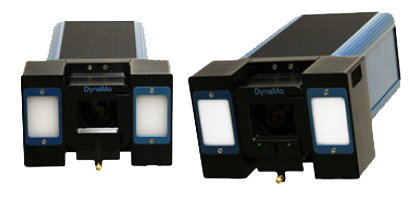

V-STARS/D系列多相机系统
  V-STARS/D系统是由美国GSI公司提供的全方位的数字化摄影测量系统,轻巧,便携的设计专门用于高速及高精度三维测量。包括DynaMo D5和DynaMo D12两套系统。V-STARS D5支持测量频率为10Hz。

  该系统由两台或多台相机、控制器、V-stars专业软件组成,可选附件有PRO-SPOT光学投点器、多功能测针等。

  V-STARS/D系统利用两台(或者多台)高分辨率的数字相机拍摄高亮投射标志点或实物反射标志点,对被测物或测棒进行三维交会测量,经计算机图像处理后可以得到被测点精确的三维坐标。

  V-STARS DynaMo系统优势

  不受震动和移动影响,因此能胜任其他技术无法做到的工作。
  可在升降机和不稳定的平台上工作,不影响测量结果。
  快速拍照,不用预热,因此测量速度非常快,实现较短停工时间。
  小巧便携,可以在狭小空间进行测量

  V-STARS/D不但具有高精度、高便携性、适合复杂环境等特点,而且具备瞬时高动态测量、海量点云测量、多功能辅助测量等优势,广泛应用于汽车制造、飞机制造、电子通讯、航天设计和试验等高科技领域。

  瞬间点云测量 — 快速采集大量数据,真正的非接触测量

  通过PRO-SPOT/A光学投点器或者人工布置反射标志,实现点云数据采集。用户可以自定义点云密度,最大可达22000点/次。主要用于模具快速在线检测,以及逆向工程数据采集。

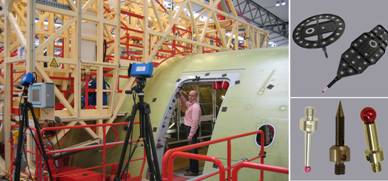

  特殊辅助测量 — 型面测量与特征线测量的完美结合

  V-STARS/D系统不仅能实现对于型面的精确测量,而且借助多功能测针可以完成对边缘点、特征点及特征线的测量。取代一些需关节臂或三坐标测量机完成的工作。这两种测量方式是在同一系统下完成,两者完美的结合使得V-STARS/D系统拥有多种测量模式完成复杂条件测量的实力。


飞机制造中大型模具面和特征线组合测量

  技术参数:


  D5-M/D5-W D12
分辨率 5MP 12MP
视场 58°×50°/72°×62° 72°×58°
单相机精度 7μm+7μm/m,0.035mm@4m 5μm+5μm/m,0.025mm@4m
多相机精度 14μm+14μm/m,0.070mm@4m 10μm+10μm/m,0.050mm@4m
工作温度 0~40℃,32~104℉ 0~40℃,32~104℉
线缆 用于供电和数据传输 用于供电和数据传输
速度(Hz) ~10 ~3
快门时间 30μs 60μs
快门寿命 无限(Electronic) 无限(Electronic)
格式 6:5 4:3
