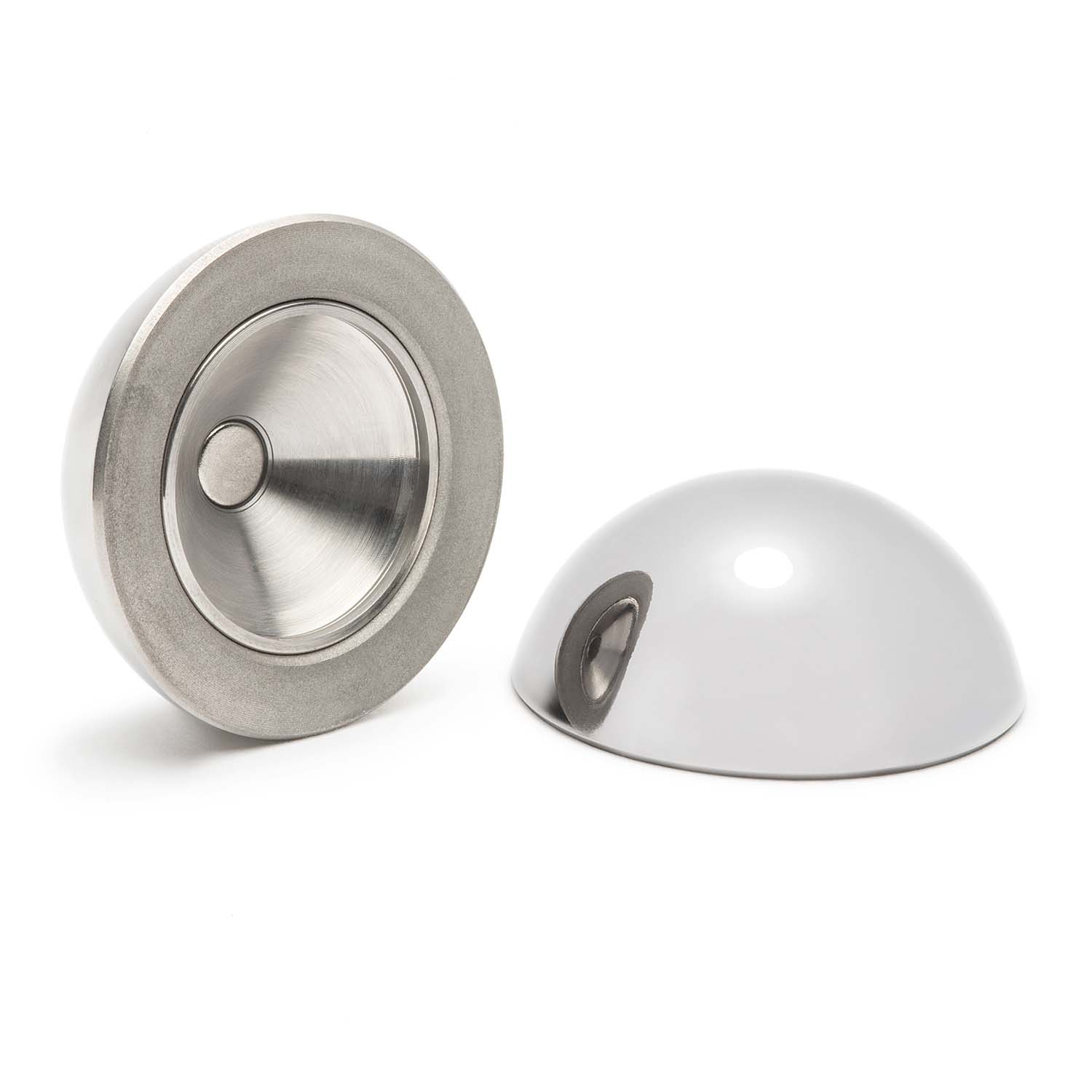

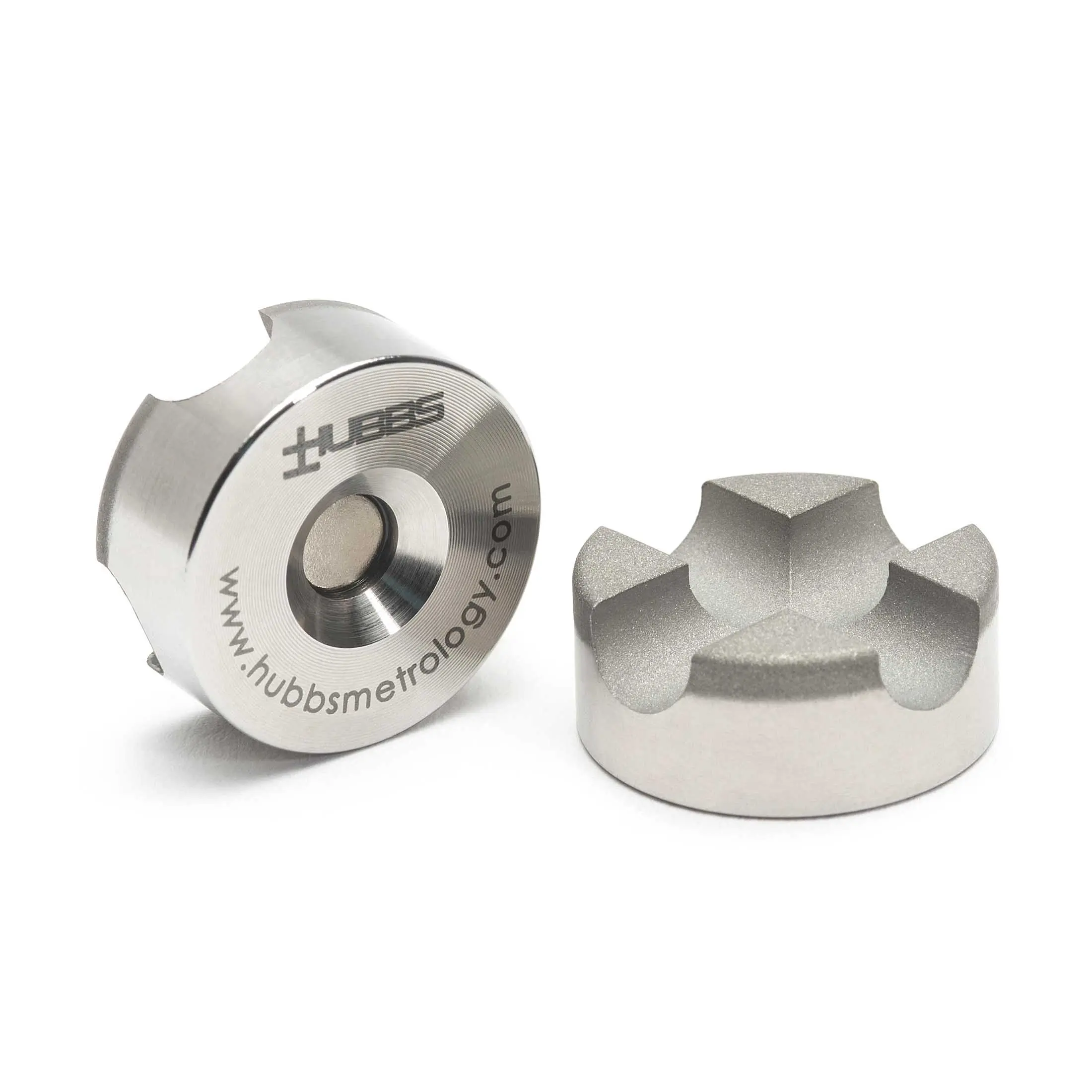

.5 DN
用途
用于将 1.5 英寸规格的球座安装槽适配为 0.8750 英寸规格的球装反射器（SMR），或其他球形测量靶标、配件的安装接口。
产品说明
1.5 英寸转 0.875 英寸球装反射器（SMR）转接件
特性：采用不锈钢材质，经热处理硬化处理，标准洛氏硬度（HRC）为 53-55

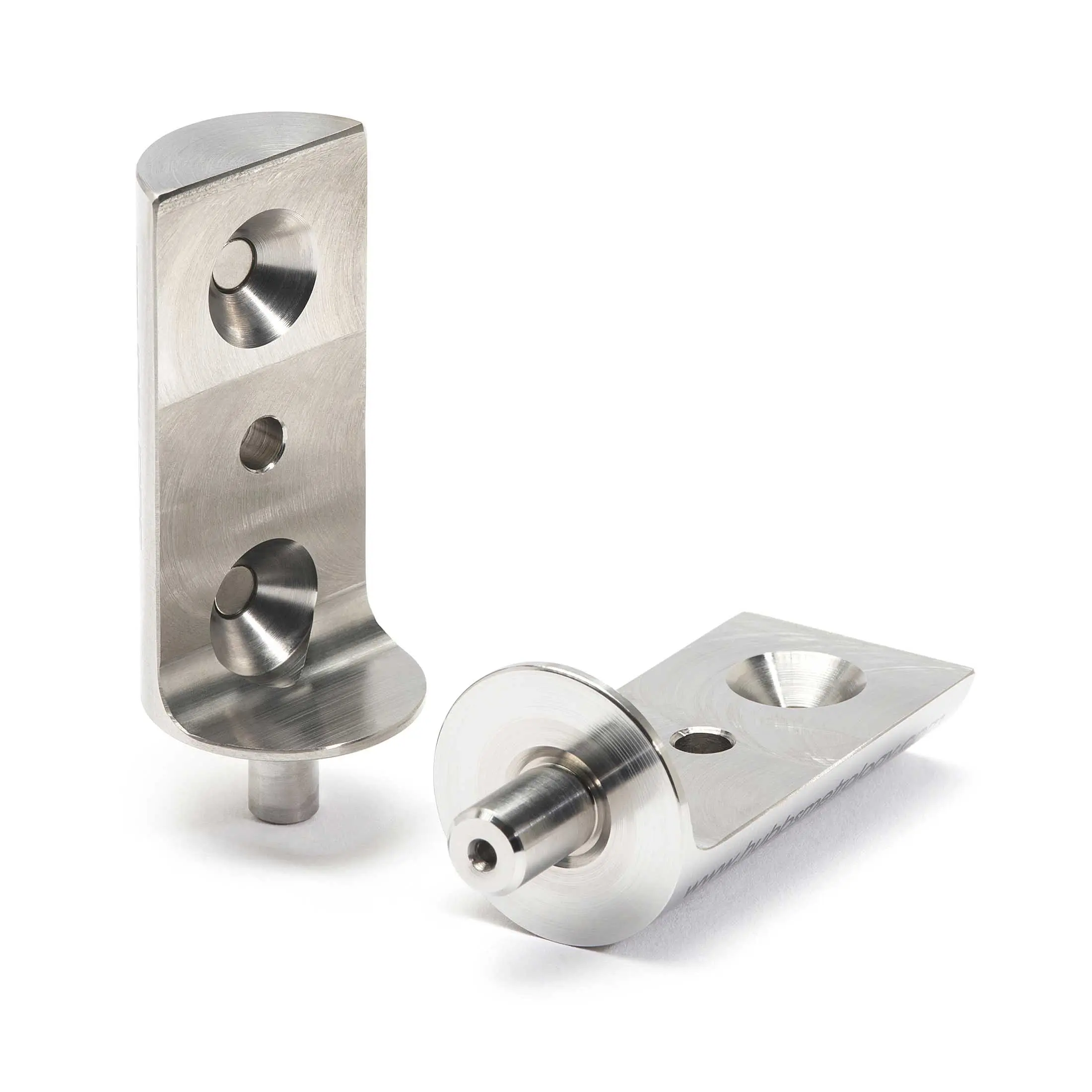

.5 DVT/SMLR
用途
可安装两个工装球反射器，或其他球形靶标、配件，用于测量孔的位置及角度偏差。
产品说明
0.5 英寸规格 DVT/SMLR 特性：
标准配置：1144 易切削钢材质，表面经发黑处理
可选配置：不锈钢材质（适用于腐蚀性更强的工况环境）

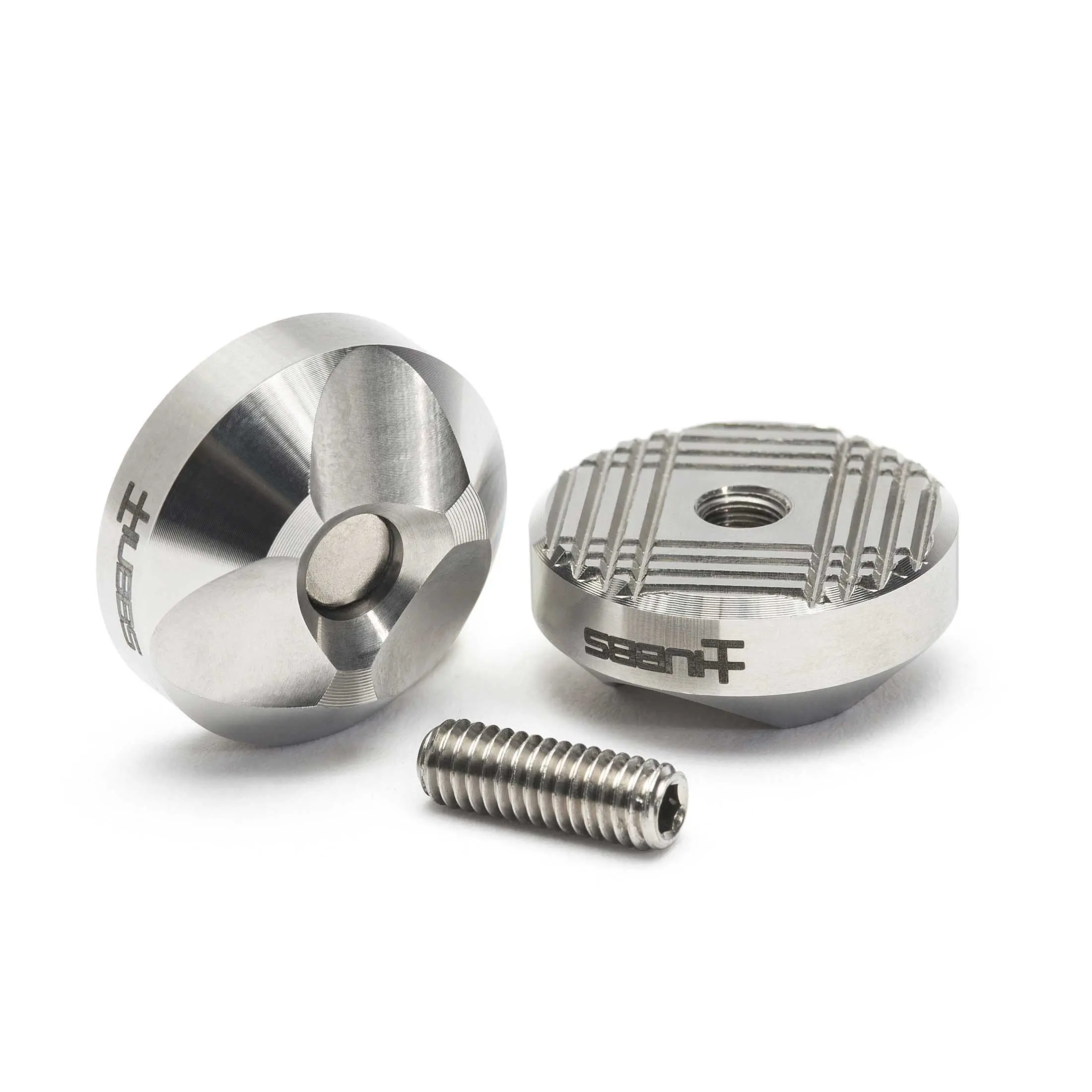

.5 DN3N-SS
用途
用于安装 0.5000 英寸规格的球装反射器（SMR）或其他球形靶标、配件，作为临时基准点使用。
产品说明
0.5 英寸规格 DN3N-SS 特性：
材质为不锈钢
设有 3 个凹槽，呈 120° 均布，可使球装反射器的指向低于中心位置
注意
产品底面为磨砂设计，涂抹粘结剂时可增强贴合稳定性
底面加工有螺纹孔，可适配螺纹柱，实现产品的螺纹固定安装

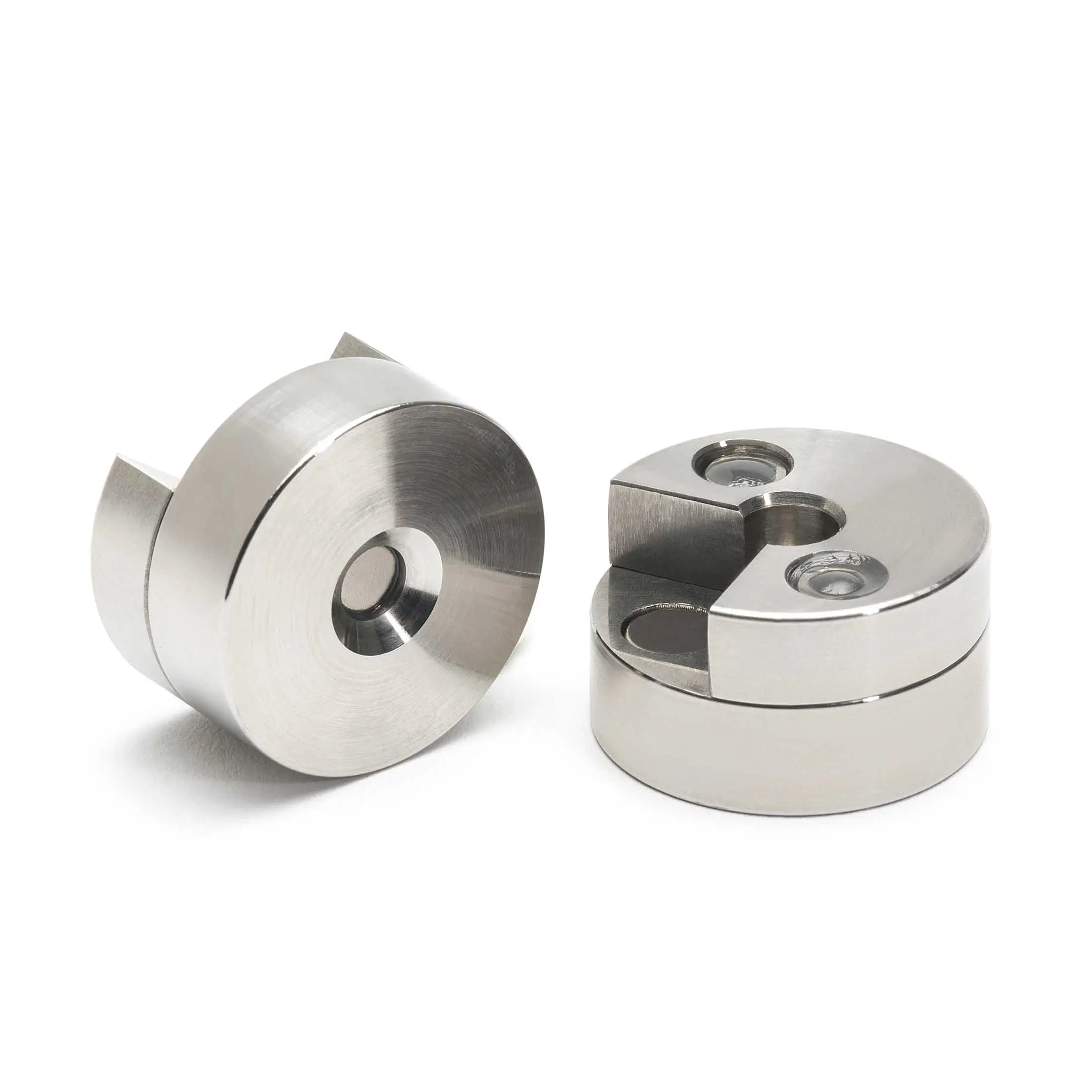

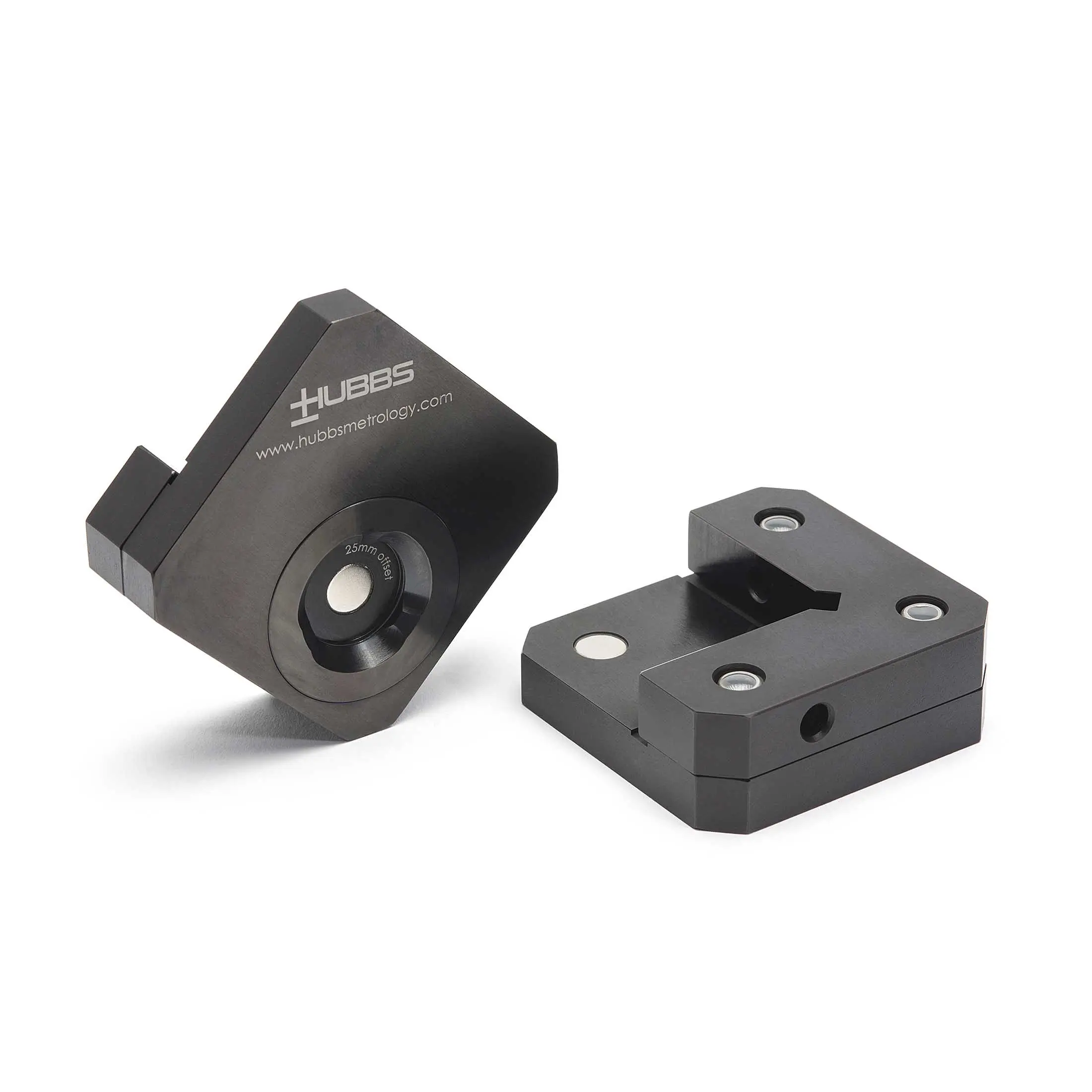

.5 ESM/OC
用途
用于固定球装反射器（SMR）或其他球形靶标、配件，专门实现工件外角的定位测量。
产品说明
0.5 英寸规格 ESM/OC 特性：
标准配置：1144 易切削钢材质，表面经发黑处理
可选配置：不锈钢材质（适用于腐蚀性更强的工况环境）

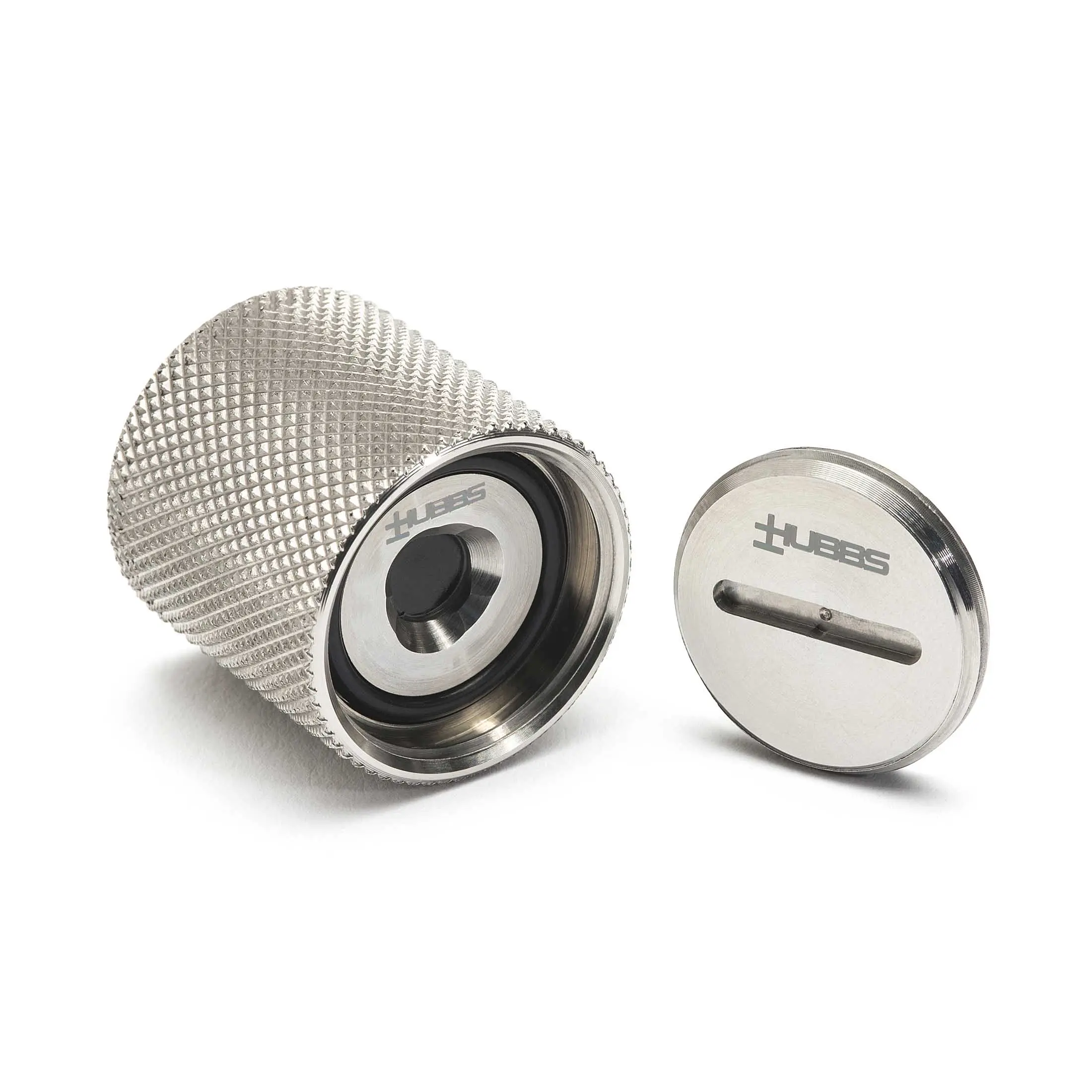

.5 FSM
用途
安装于混凝土地面 / 地基等结构中，用作激光跟踪仪的永久性靶标基准点。
产品说明
0.5 满量程测量特性：不锈钢

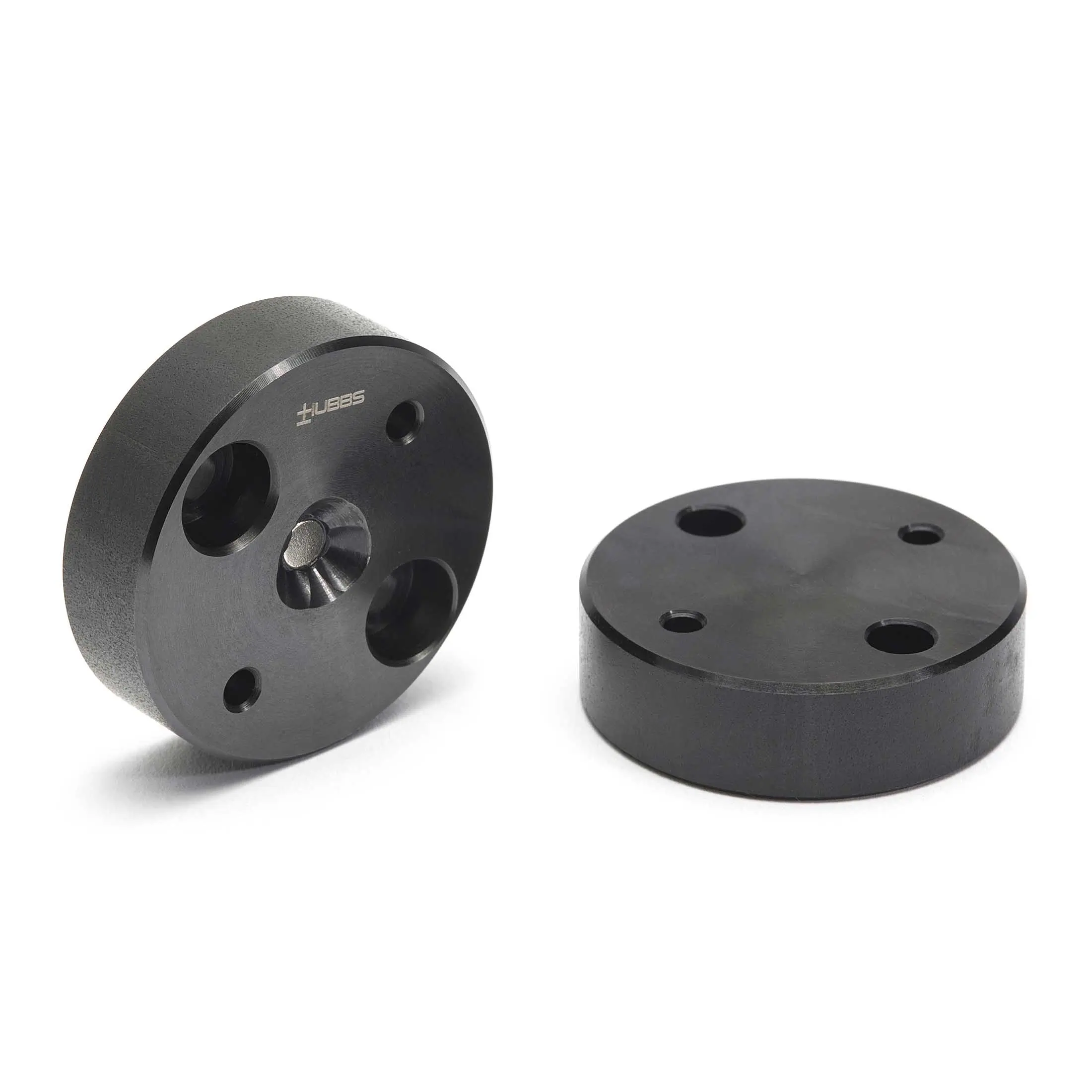

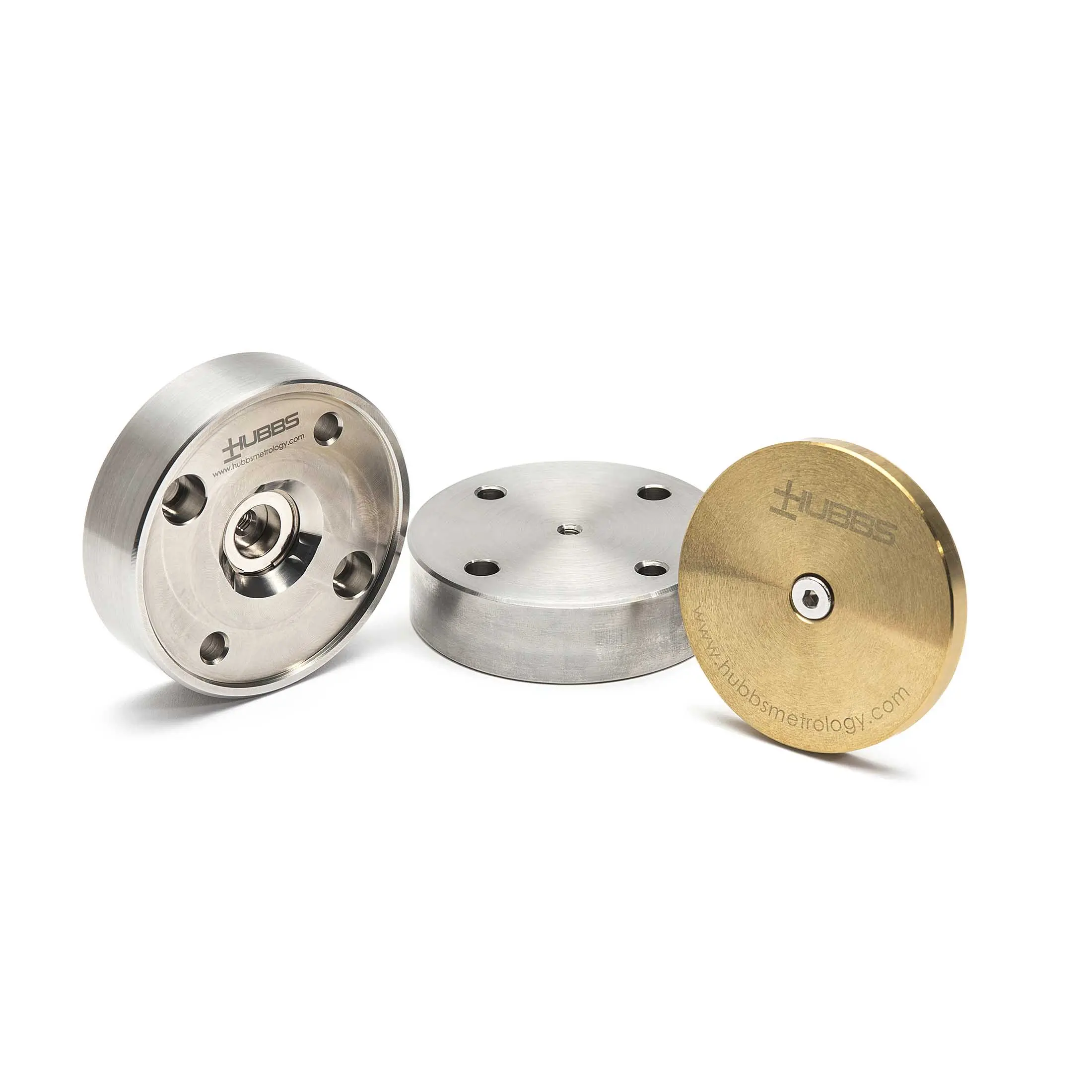

.5 LT-RSM
用途
用于安装 0.5000 规格球安装式反射镜 或其他球形靶标及配件，作为永久性基准点。
产品说明
0.5 LT-RSM 特性：
1144 型钢，氧化发黑处理（标准配置）
不锈钢材质可选（适用于腐蚀性更强的环境）

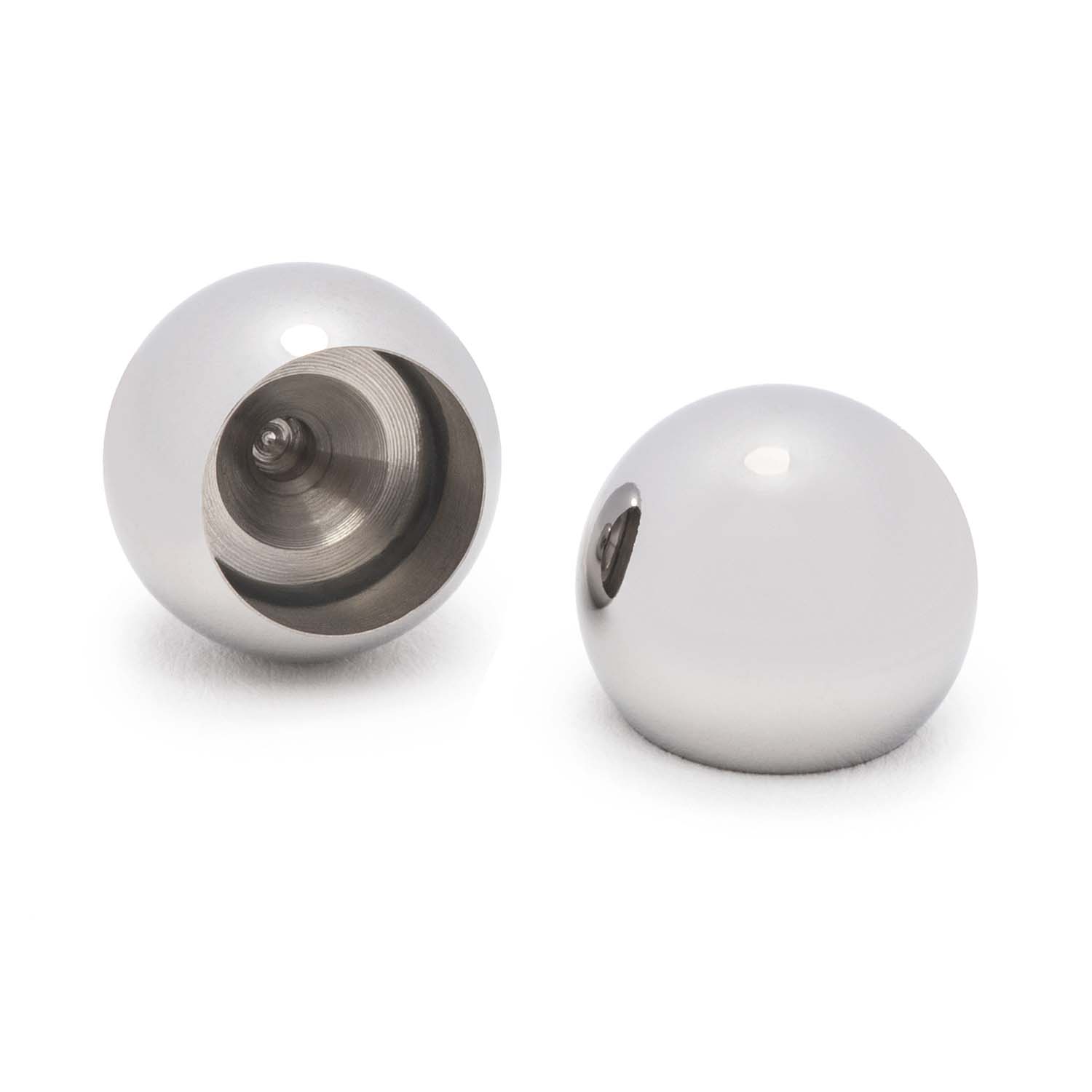

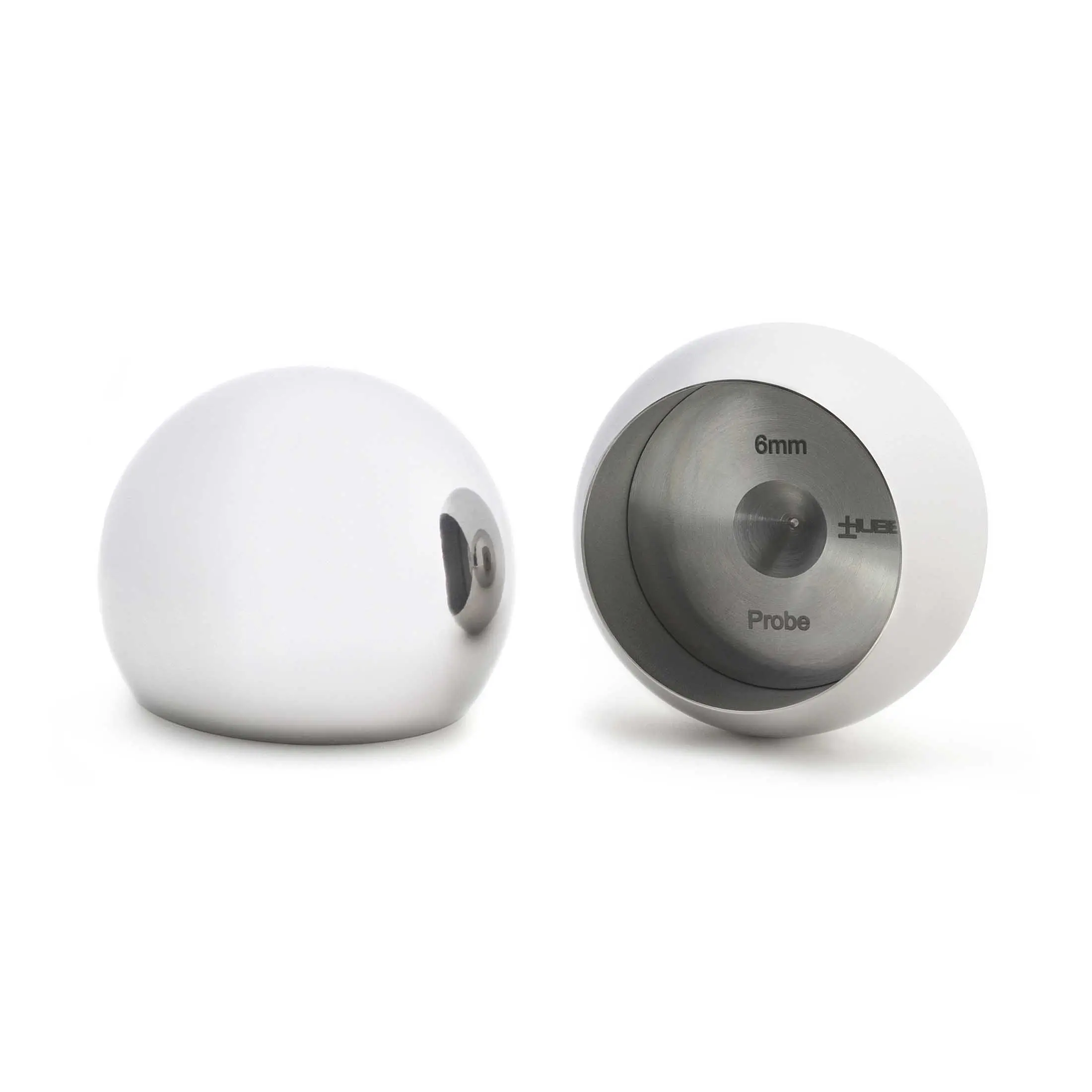

.5 RRS
用途
可将反向测头适配至 0.5000 规格球体 的中心线，偏差控制在 0.00025 以内。
产品说明
0.5 RRS 特性：不锈钢材质，配 17-4 不锈钢 嵌件
注意
适配测头直径范围 1 毫米至 6 毫米。

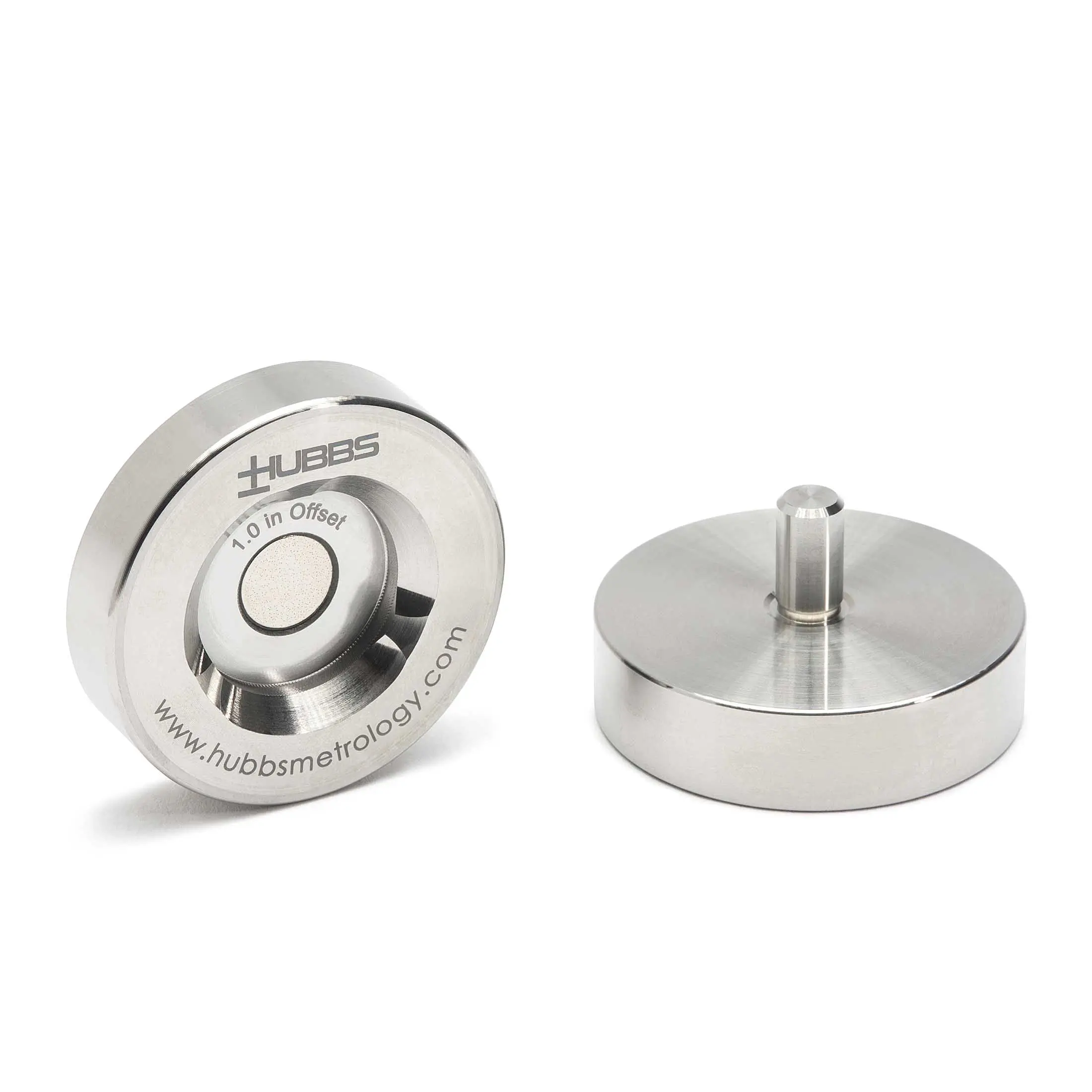

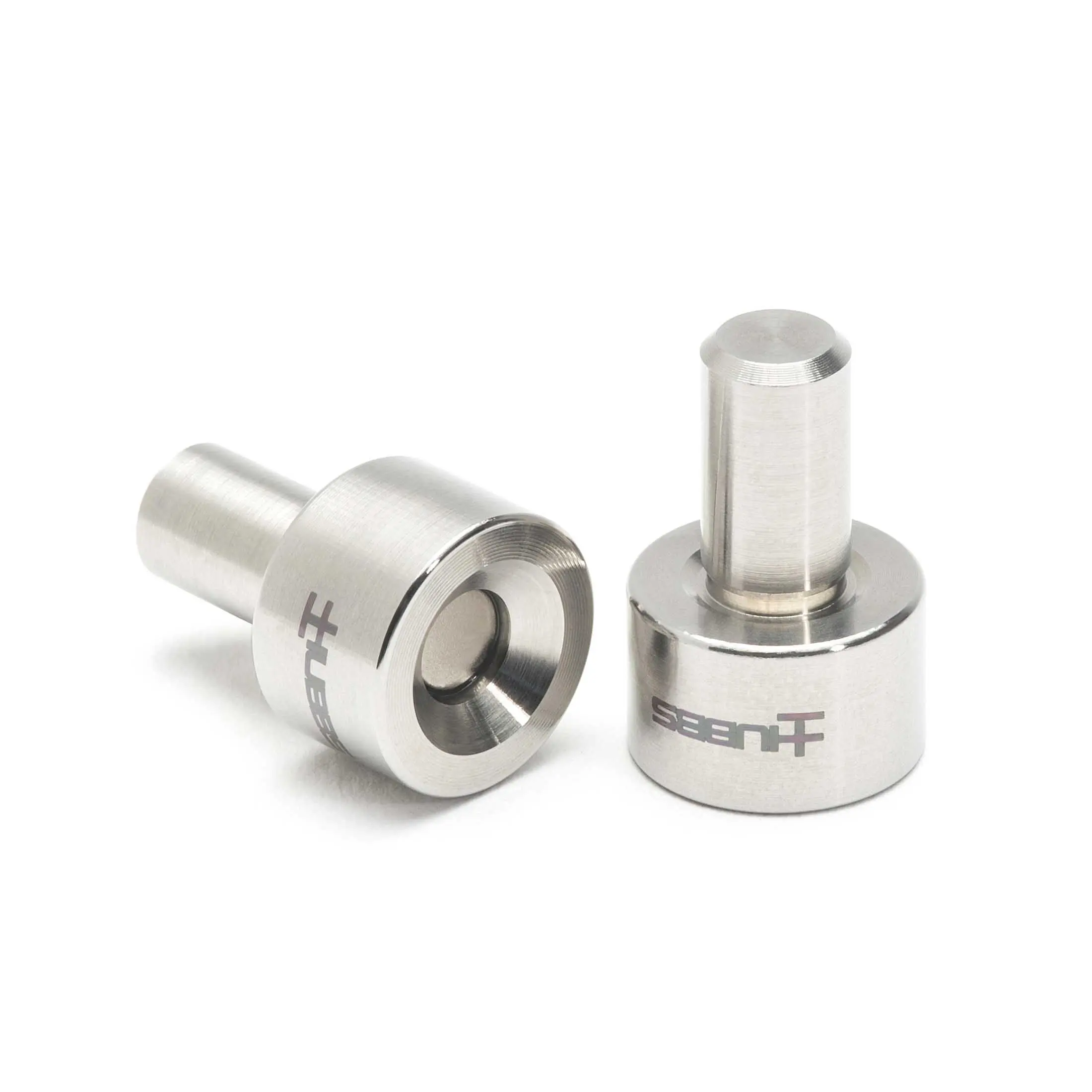

.5 SM
用途
用于将 0.5000 规格球安装式反射镜 或其他球形靶标及配件，固定于孔中心线及关键偏移位置处。
产品说明
0.5 SM 特性：
1144 型钢，氧化发黑处理（标准配置）
不锈钢材质可选（适用于腐蚀性更强的环境）
注意
仅当偏移量为 0.3125 时，带磁性嵌件的最小柄部规格为 0.2500。若偏移量为 0.3125 且柄部规格小于 0.2500，需采用 SMLR 型设计，否则产品不具备磁性。

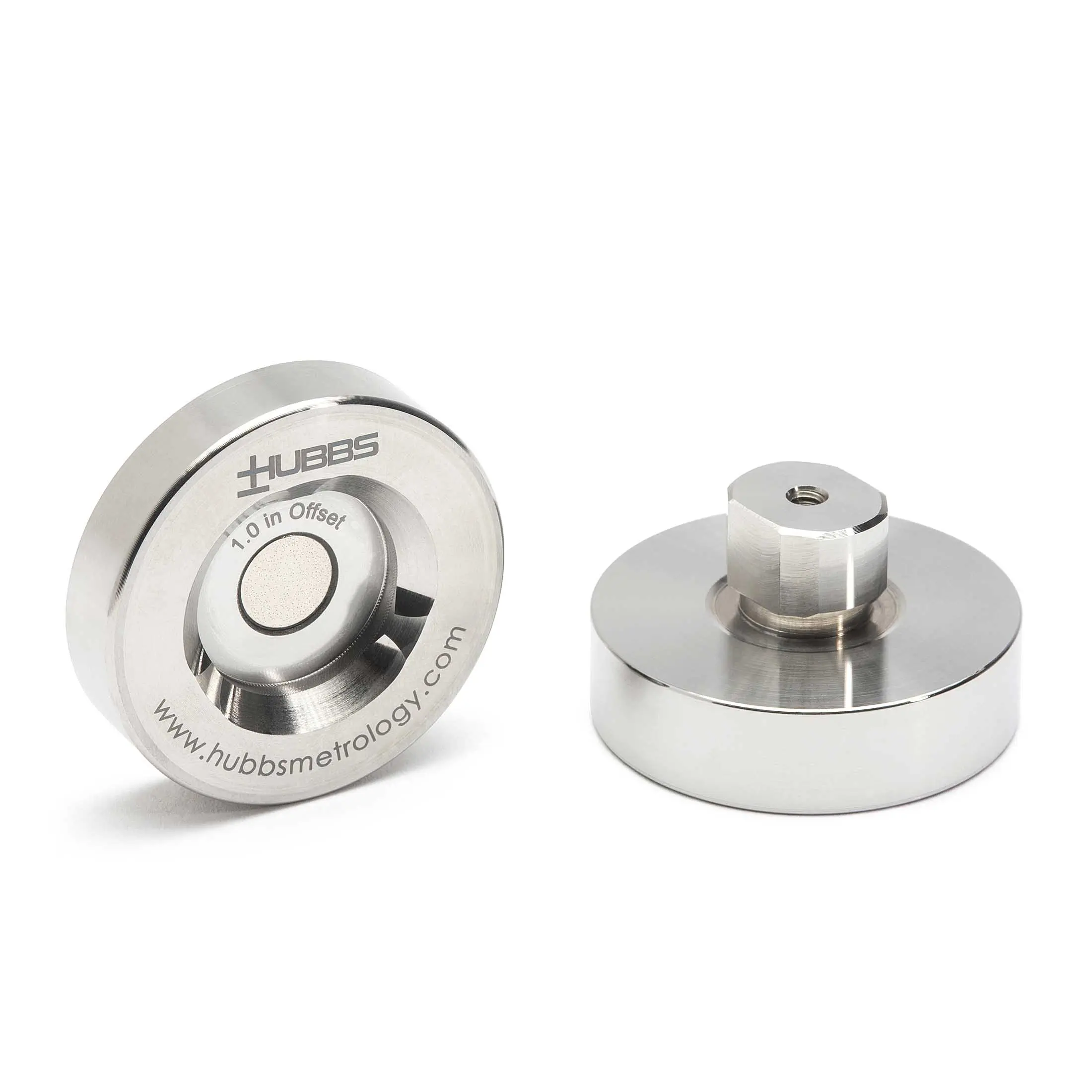

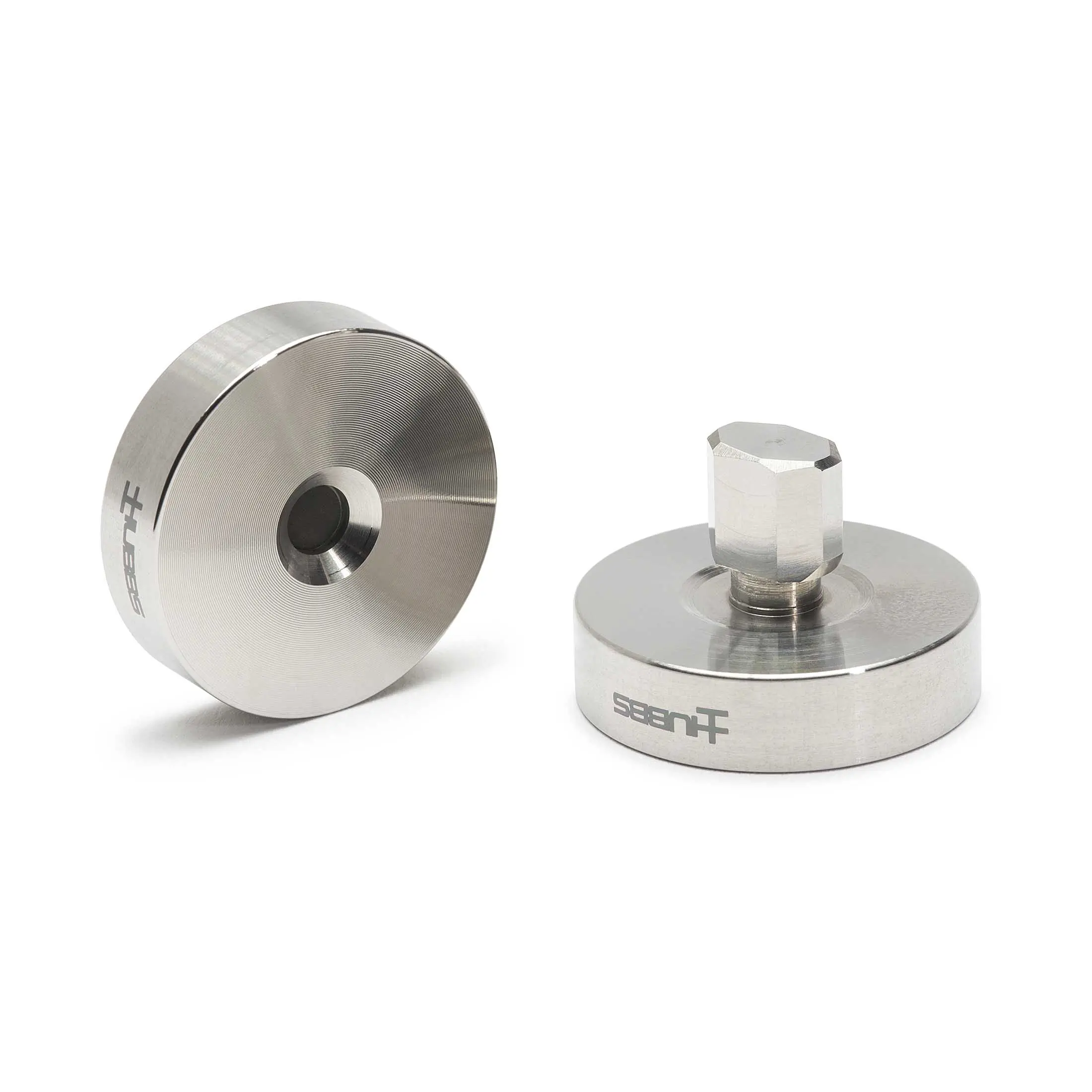

.5 SM/DS
用途
用于将球安装式反射镜、经纬仪靶球、摄影测量靶球或其他球形靶标及配件，固定于标准开槽式衬套的中心线上。
产品说明
特性：
1144 型钢，氧化发黑处理（标准配置）
不锈钢材质可选（适用于腐蚀性更强的环境）
注意
为确保最佳使用效果：
1.确保开槽衬套的槽口及衬套周边定位面清洁无杂质。
2.确保衬套周边定位面及衬套内侧边缘无毛刺。槽内若有毛刺，会导致 0.5 SM/DS 无法自由装配，若不清除，还可能对该配件造成损坏。
3.在金刚石定位区域薄涂一层润滑脂，可帮助 0.5 SM/DS 在常规最小间隙内实现自对中。

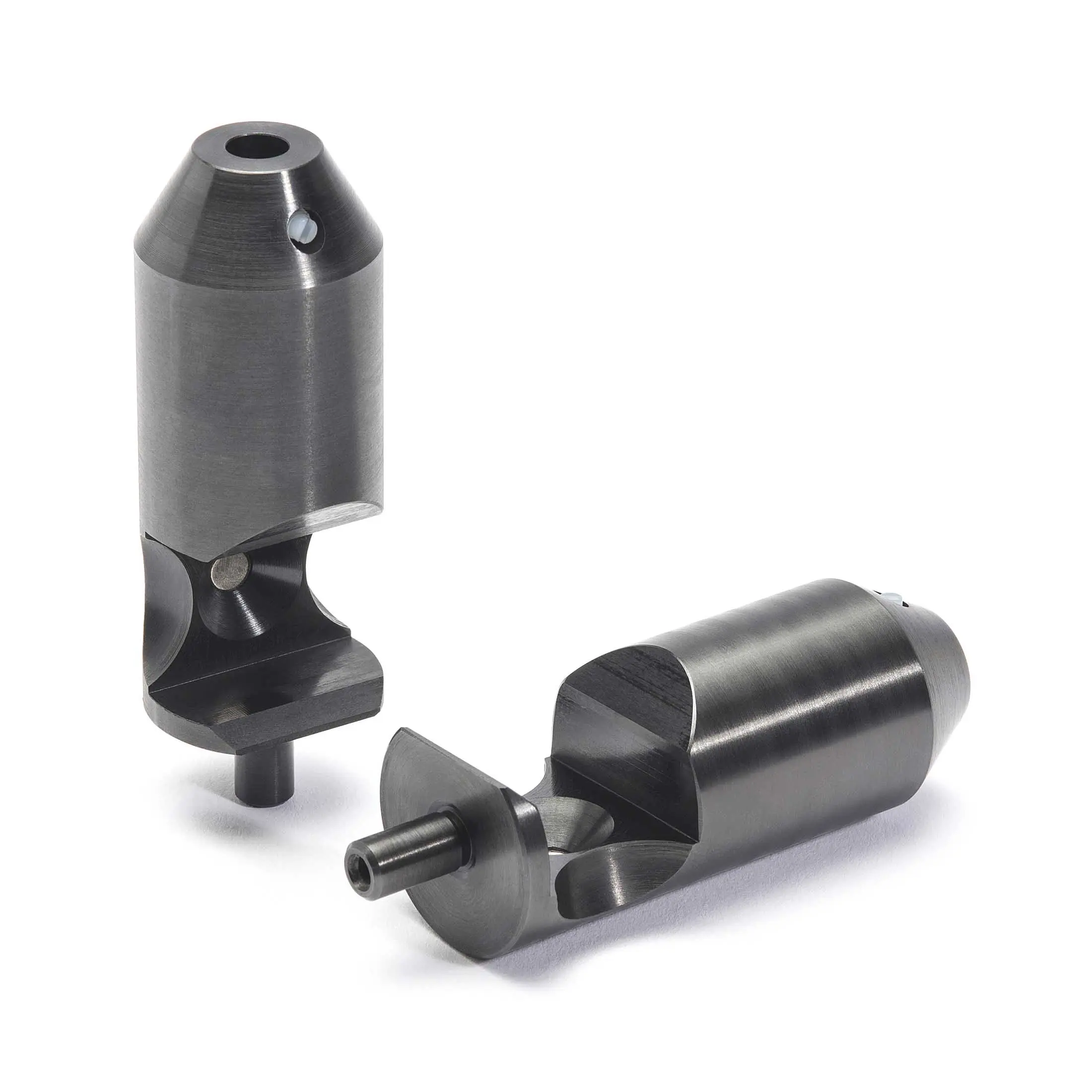

.5 SM/HPBA
用途
可与多种长度的延长杆组装，将 0.5 规格球安装式反射镜（SMR）或其他球形靶标及配件固定于中心线上，适用于隐藏点测量场景。
产品说明
0.5 SM/HPBA 特性：1144 型钢，氧化发黑处理

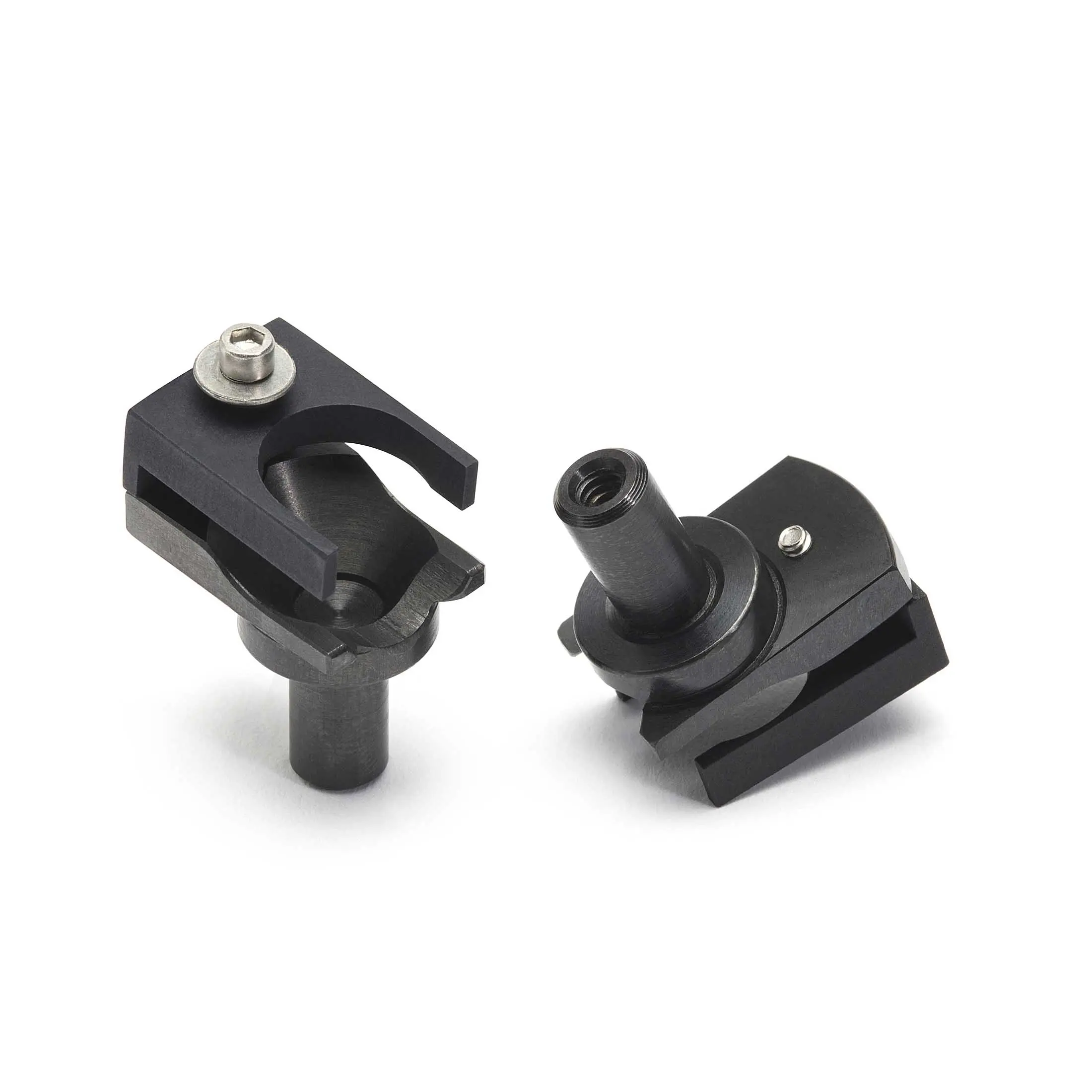

.5 SM/LR
用途
适用于偏好非磁性安装座的场景，可将 0.5000 英寸规格球安装式反射镜 或其他球形靶标及配件，固定于孔中心线和关键偏移位置处。
产品说明
0.5 SM / LR 特性：
1144 型钢，氧化发黑处理

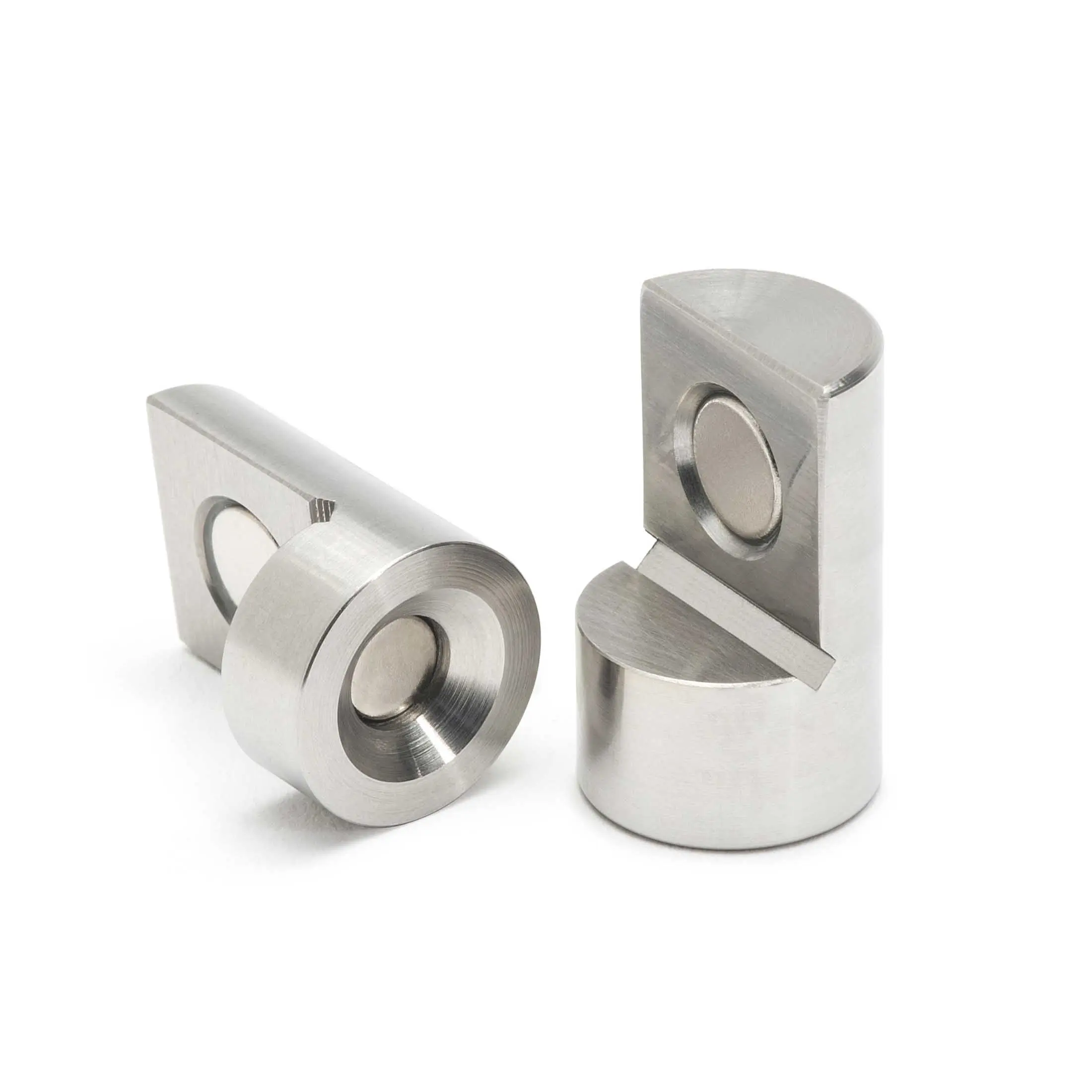

.5 SM/TC
用途
用于将 0.5000 英寸规格球安装式反射镜 或其他球形靶标及配件，固定于被测件的边缘 / 表面。
产品说明
0.5 SM/TC 特性：
1144 型钢，氧化发黑处理
不锈钢材质可选（适用于腐蚀性更强的环境）
注意
0.5 SM/TC 的最短偏移量为 10 毫米

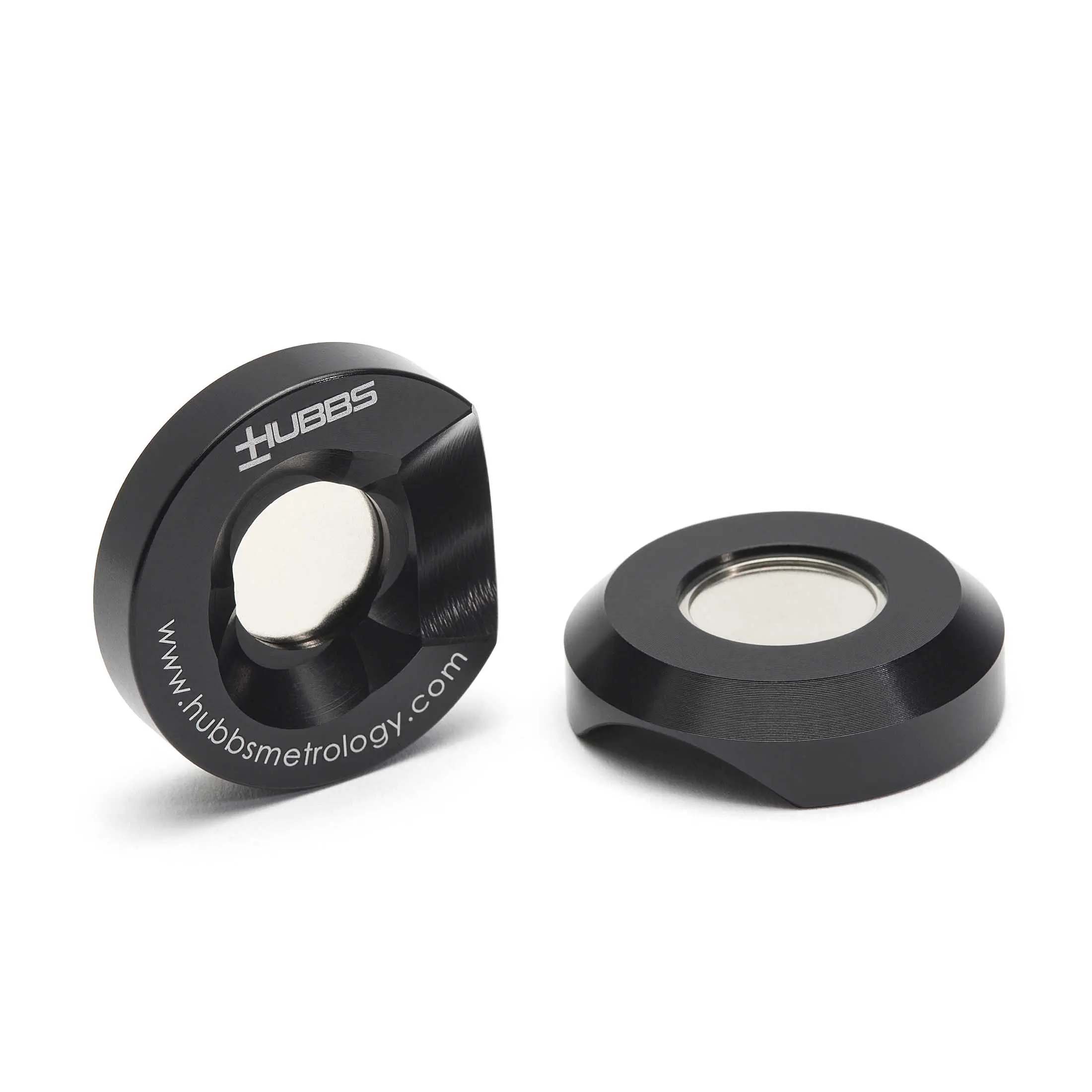

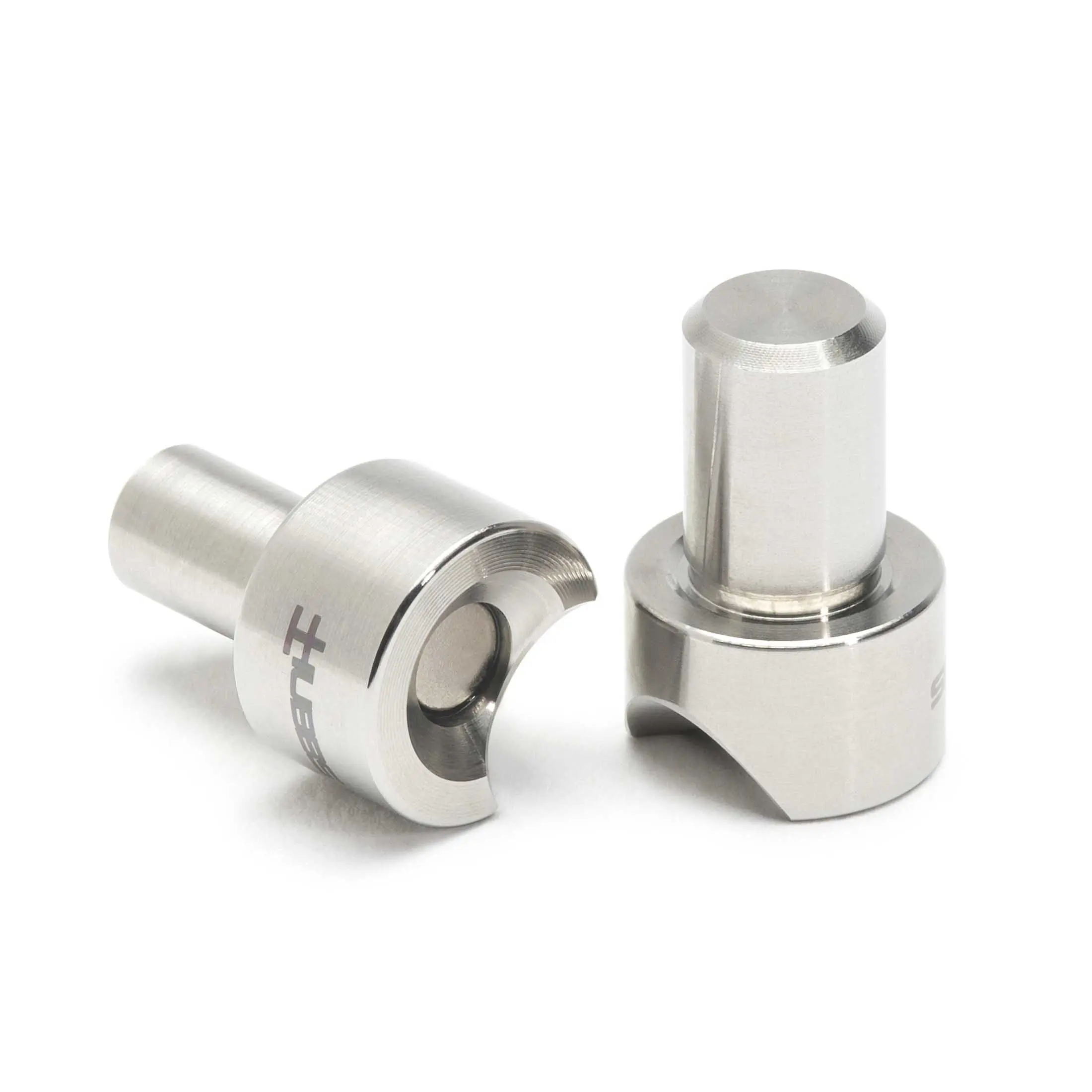

.5 SMN
用途
负向调节结构可使球安装式反射镜（SMR）在水平位置以下实现旋转。
产品说明
0.5 SMN 特性：
1144 型钢，氧化发黑处理（标准配置）
不锈钢材质可选（适用于腐蚀性更强的环境）
注意
仅当偏移量为 0.3125 时，带磁性嵌件的最小柄部规格为 0.2500。若偏移量为 0.3125 且柄部规格小于 0.2500，需采用 SMLR 型设计，否则产品不具备磁性。

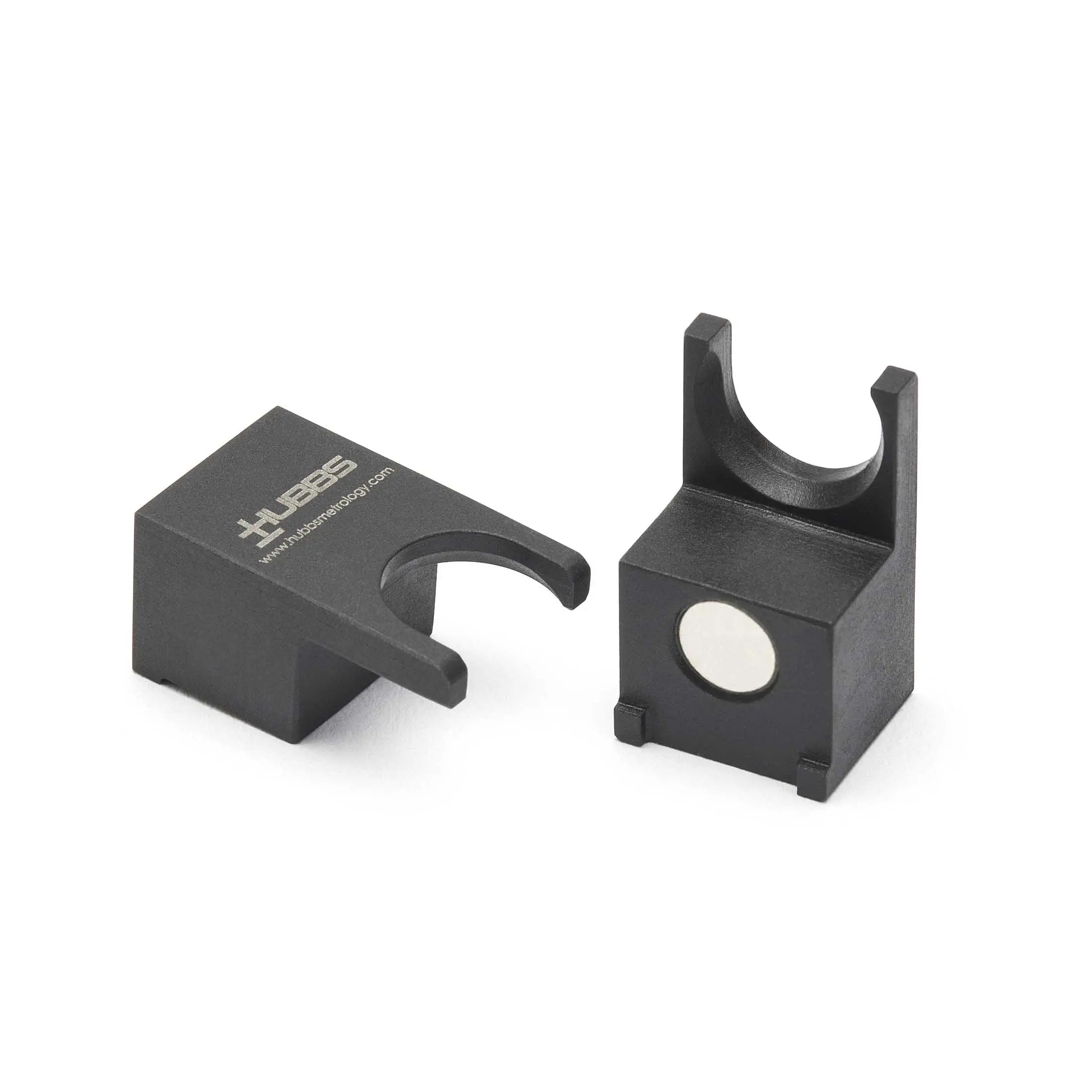

.5 SMR MC
用途
用于将靶球直接固定于被测表面。
0.5 SMR MC特性：
1144 型钢，氧化发黑处理

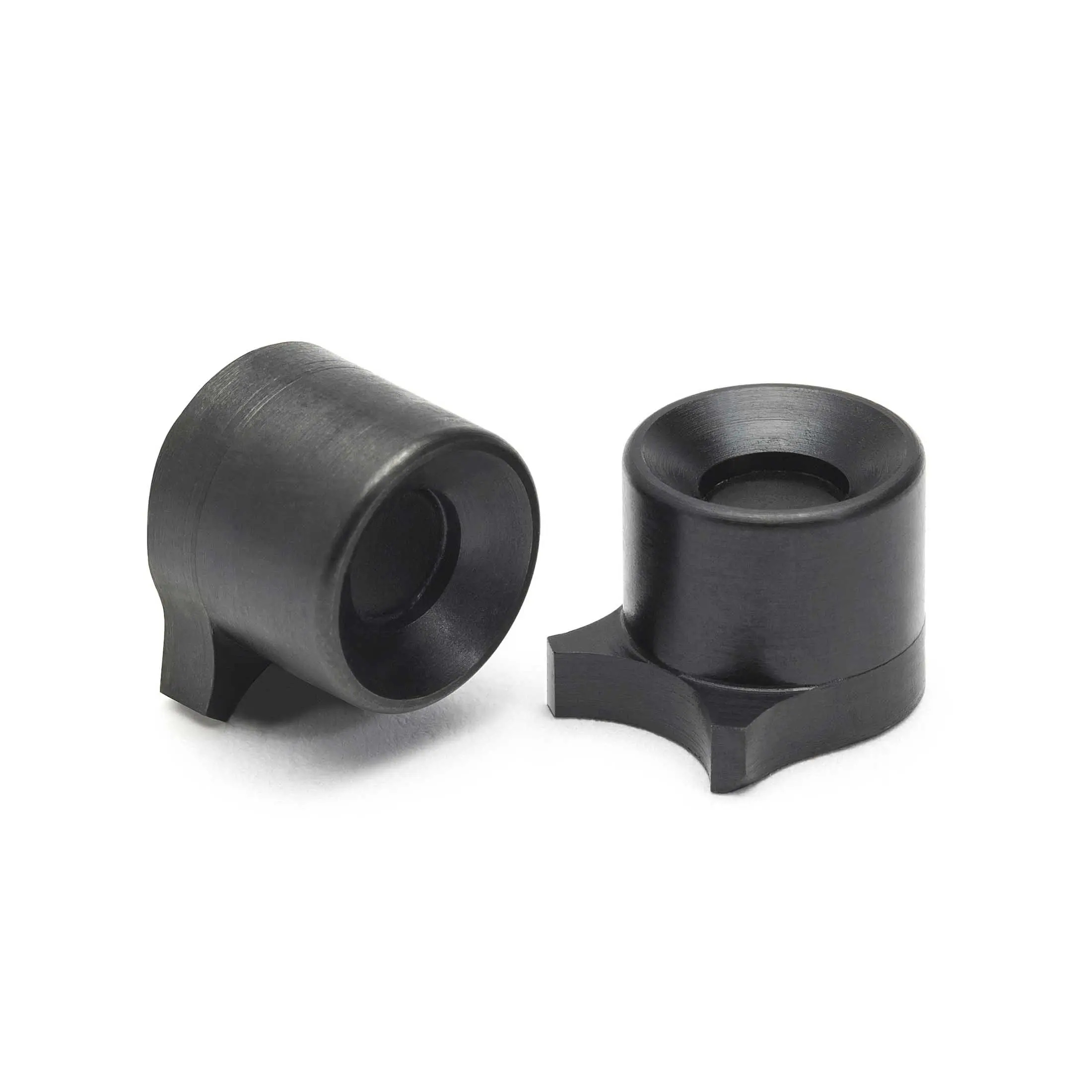

.5 SMR Support
用途
用于将靶球直接固定于被测表面。
0.5 SMR Support特性：
1144 型钢，氧化发黑处理

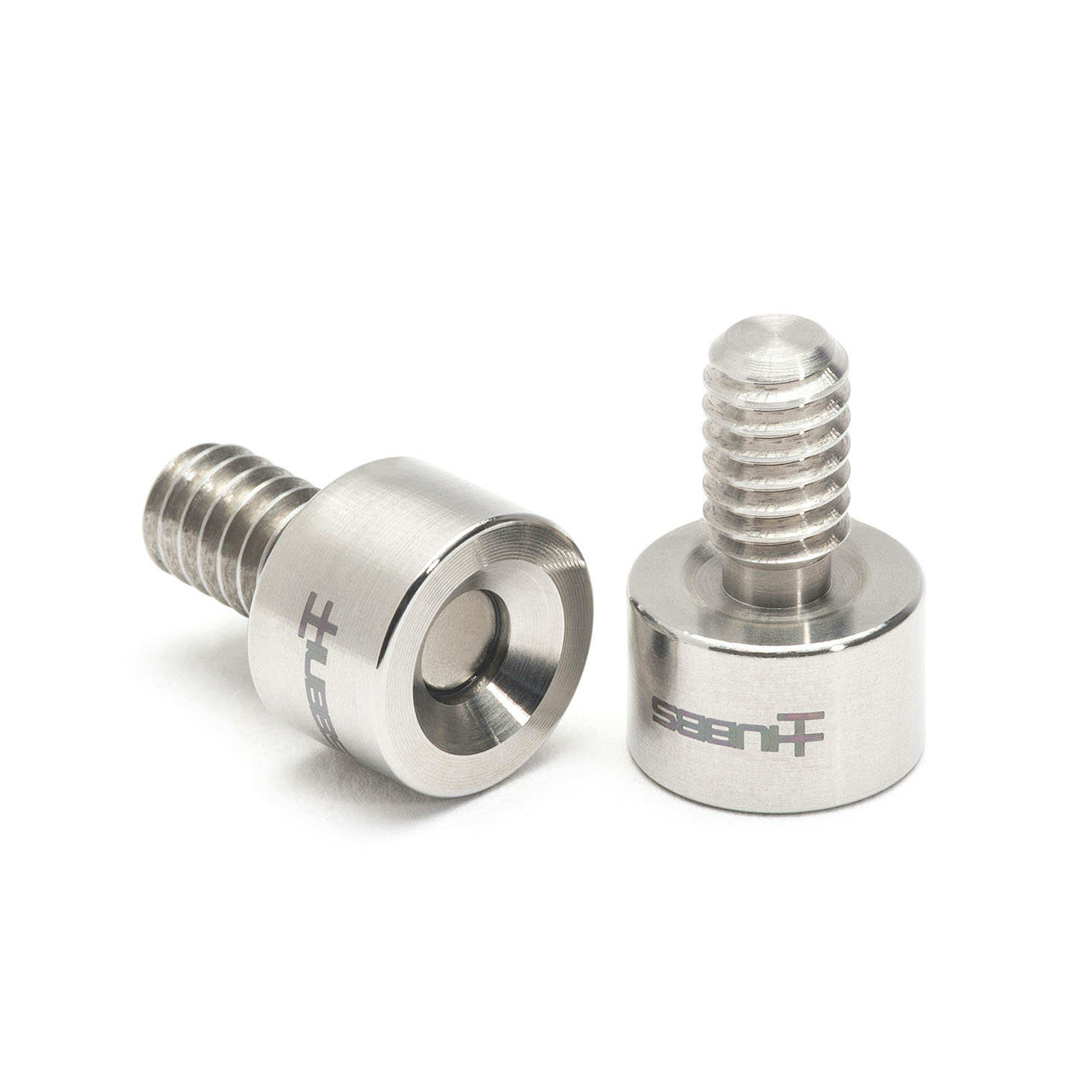

.5 SMT
用途
用于将 0.5 规格球安装式反射镜 或其他球形靶标及配件，固定于螺纹孔中心线及关键偏移位置处。
0.5 SMT特性：
1144 型钢，氧化发黑处理（标准配置）
不锈钢材质可选（适用于腐蚀性更强的环境）

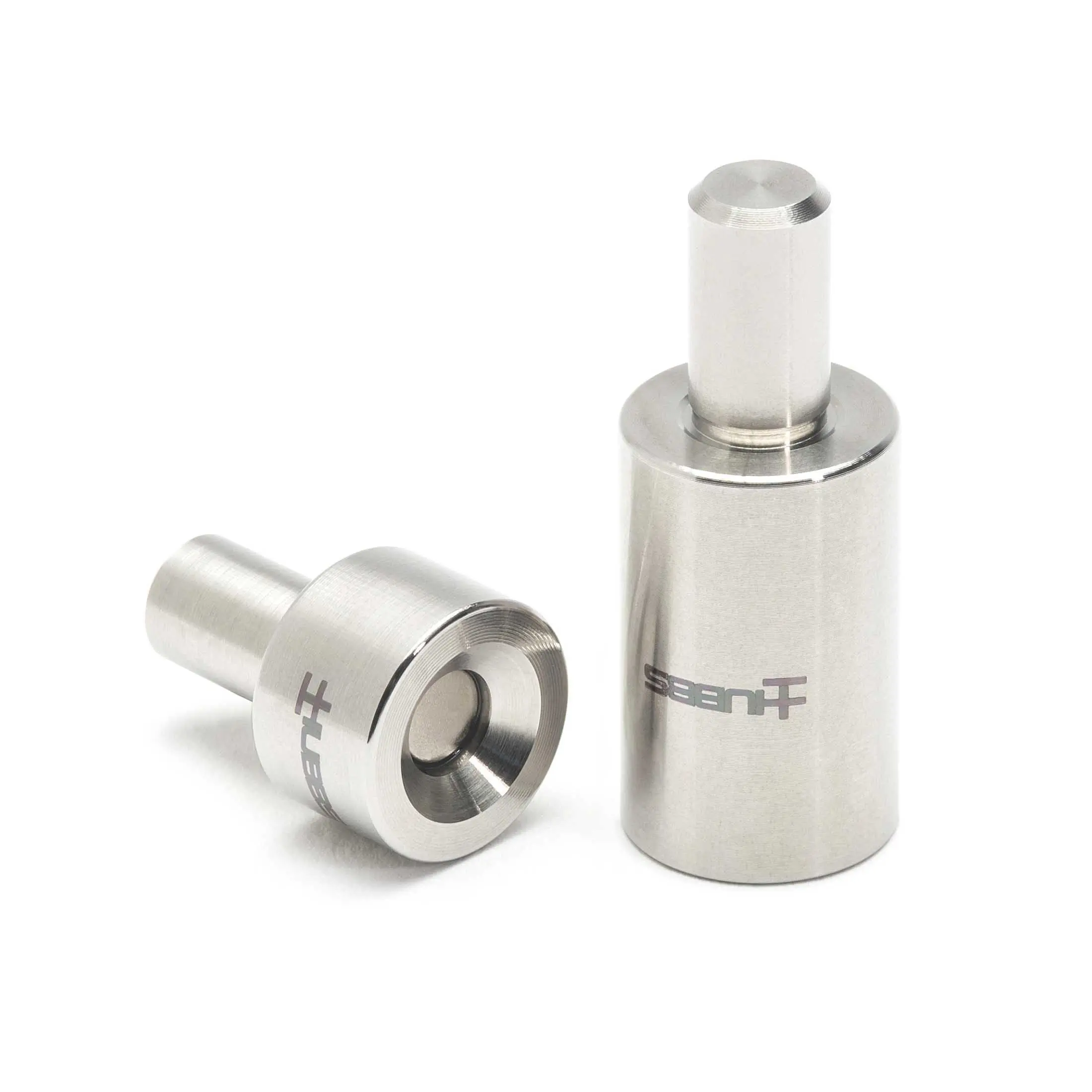

.5 SMV
用途
用于将 0.5000 规格球安装式反射镜 或其他球形靶标及配件，固定于孔中心线及关键偏移位置处，可根据具体需求定制化设计。
附加信息
尺寸：1.0×1.0×1.0 英寸

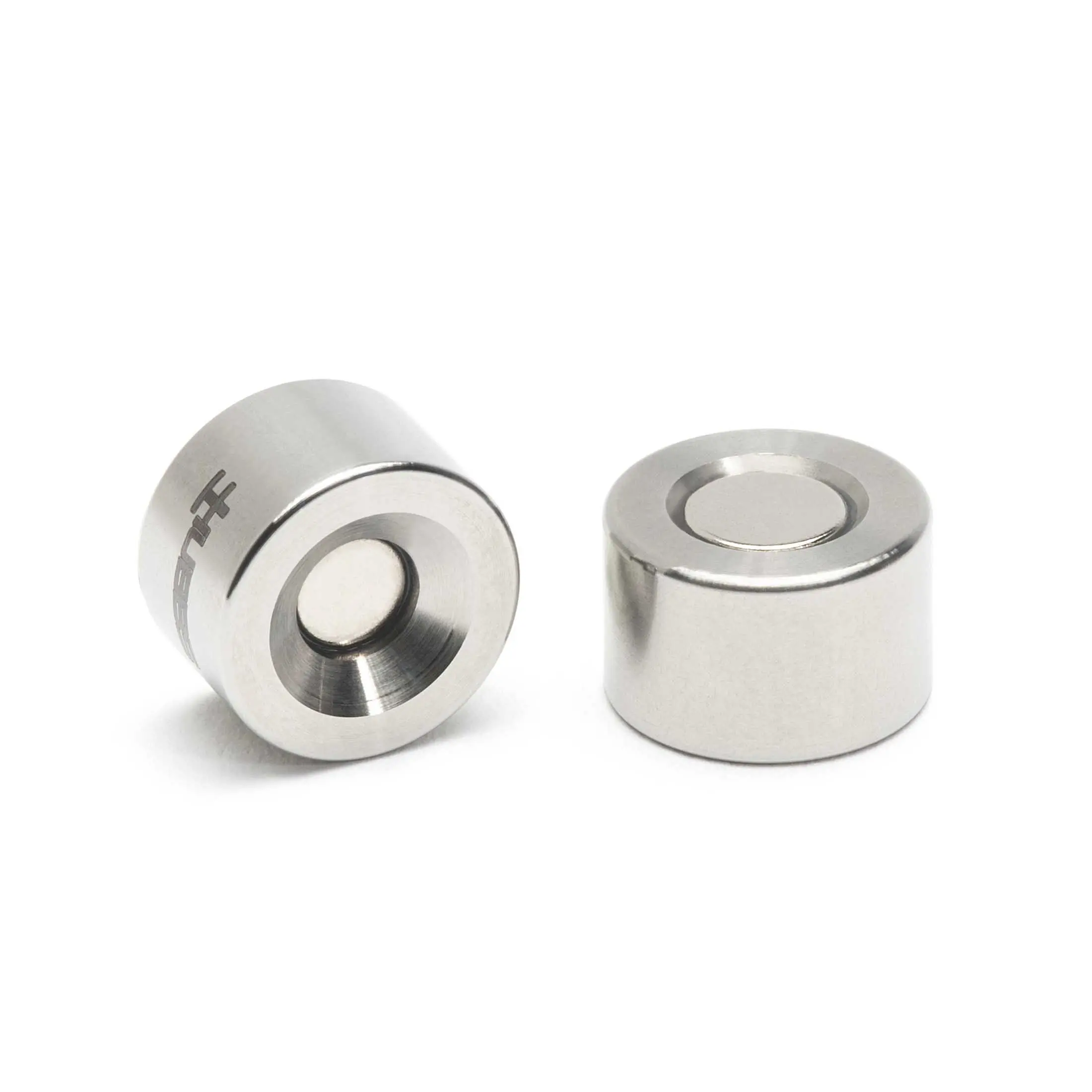

.5 SSM
用途
支持 0.5000 英寸规格的球形安装后向反射器，或其他球形靶标 / 附件，以实现精密偏移量与中心线定位。可借助边缘进行端面接触，接触距离可达 0.2500 英寸。
0.5 SSM特性：
1144 型钢，氧化发黑处理
可选配不锈钢材质（适用于腐蚀性更强的工况环境）
注意
最小偏移量：10 毫米

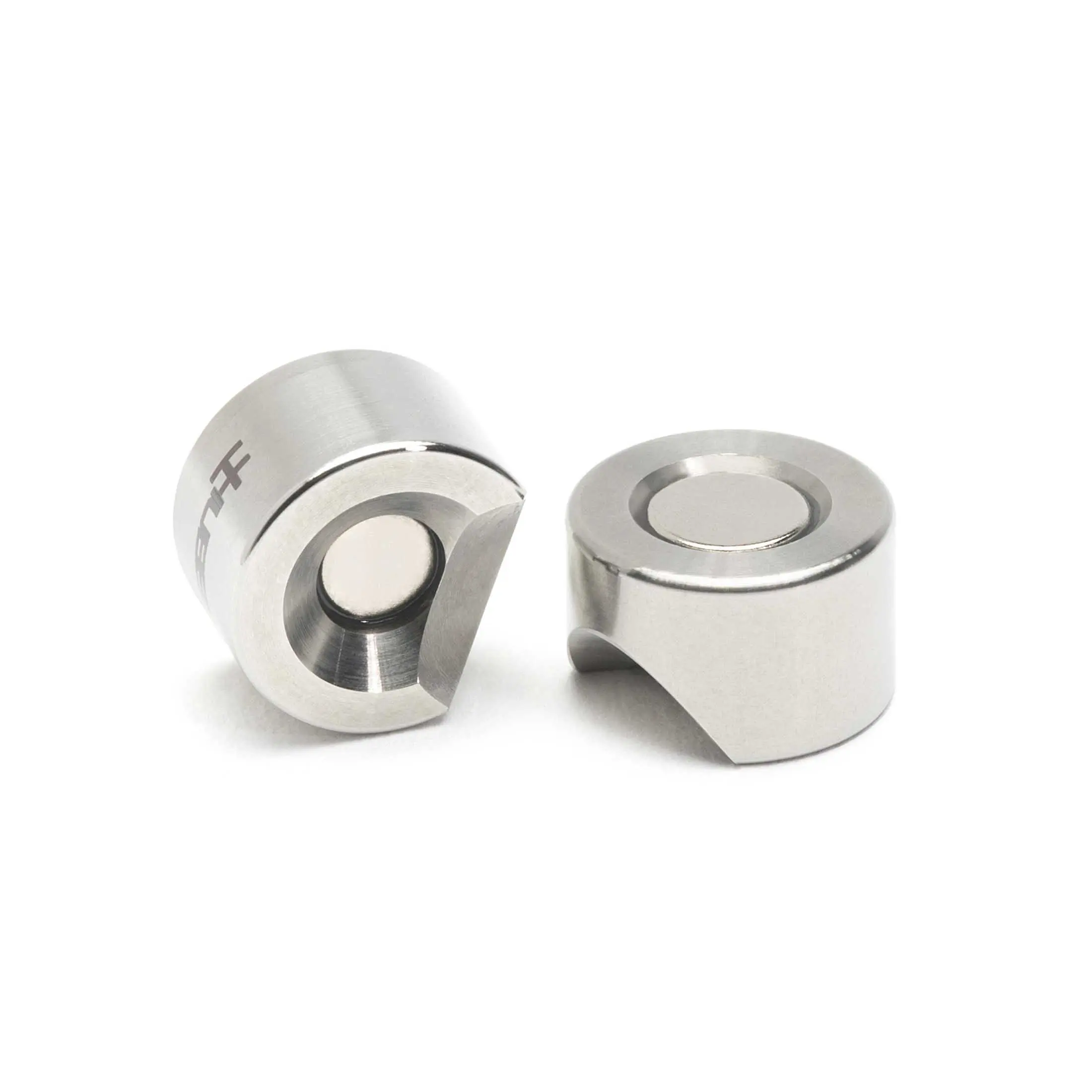

.5 SSMN
用途
负向结构设计可使球形安装后向反射器（SMR）实现水平位置以下的旋转动作。
0.5 SSMN 特性：
1144 型钢，氧化发黑处理
可选配不锈钢材质（适用于腐蚀性更强的工况环境）
注意
最小偏移量：10 毫米

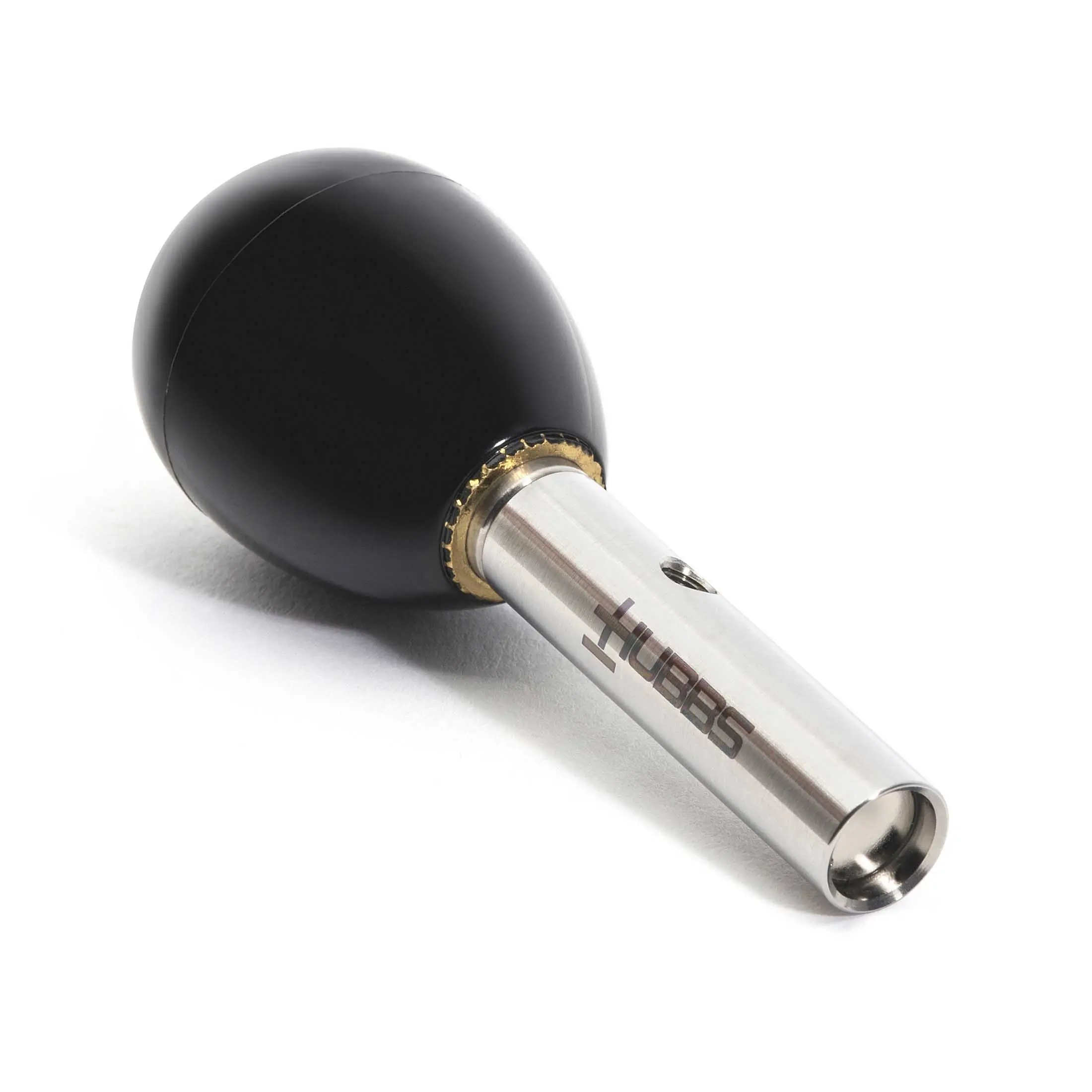

.5 TBR Magnetic Holder
用途
用于在使用过程中固定 0.5000 英寸规格的球形安装后向反射器（SMR） 或其他球形靶标 / 附件。
重型款：最适用于在表面轮廓测量作业时固定 0.5 规格 SMR
轻型款：最适用于将 0.5 规格 SMR装入或取出安装位
0.5 规格 TBR 磁性夹具特性：
可使 TBR 从水平位置至垂直位置自由旋转
安装与拆卸操作便捷

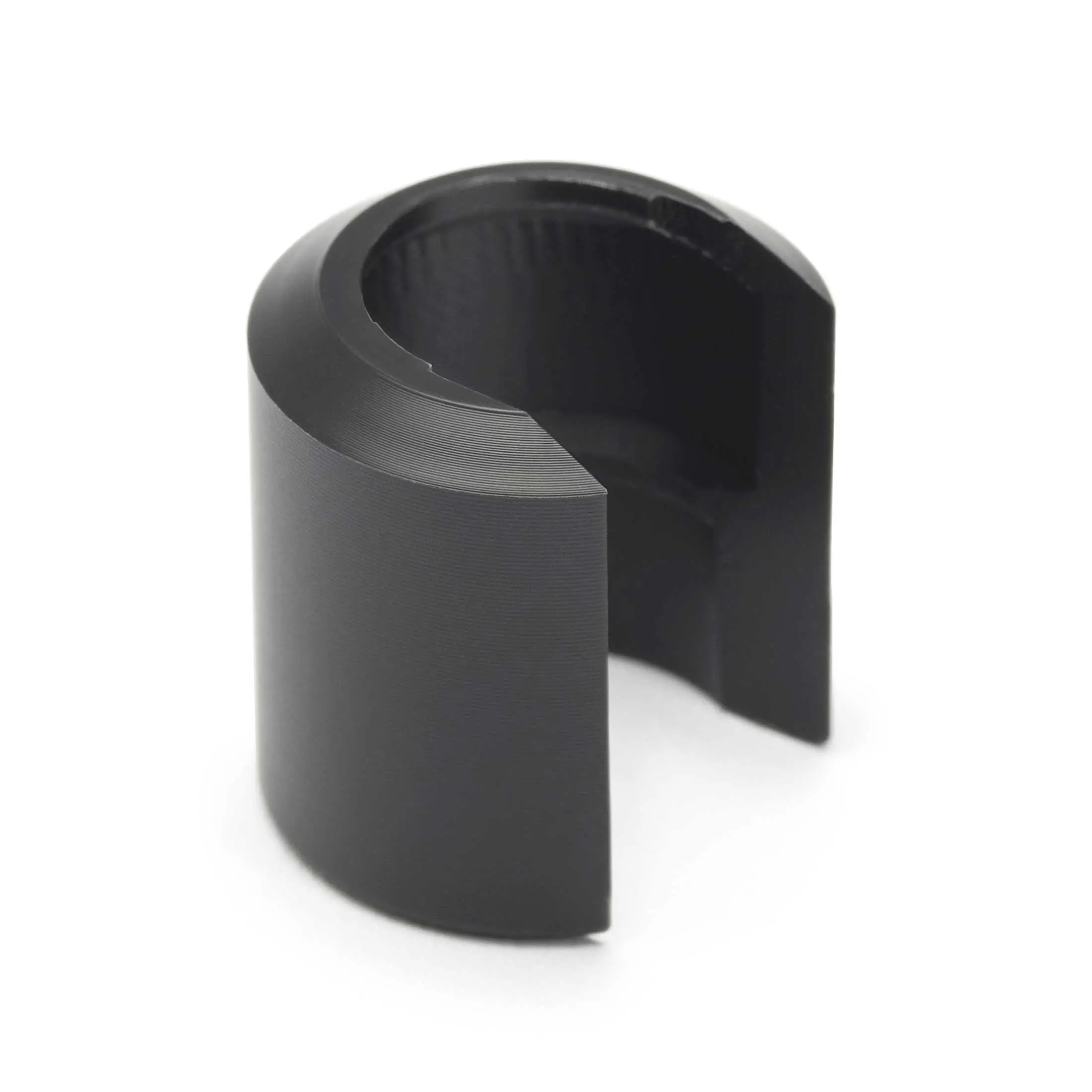

.5 TBR Retainer
用途
卡扣式安装于 0.5 规格 SM 之上，起到附加防护作用，防止球体脱落。
型号 1：适配 0.3125 英寸或 10 毫米 偏移量
型号 2：适配 12 毫米、0.5000 英寸及更大 偏移量
0.5 规格 TBR 限位器（“鸟笼式”）特性：
1.可使 TBR 从水平到垂直方向自由旋转
2.采用强韧、坚硬且耐用的塑料材质，可保护 TBR 的表面
3.安装与拆卸操作简便

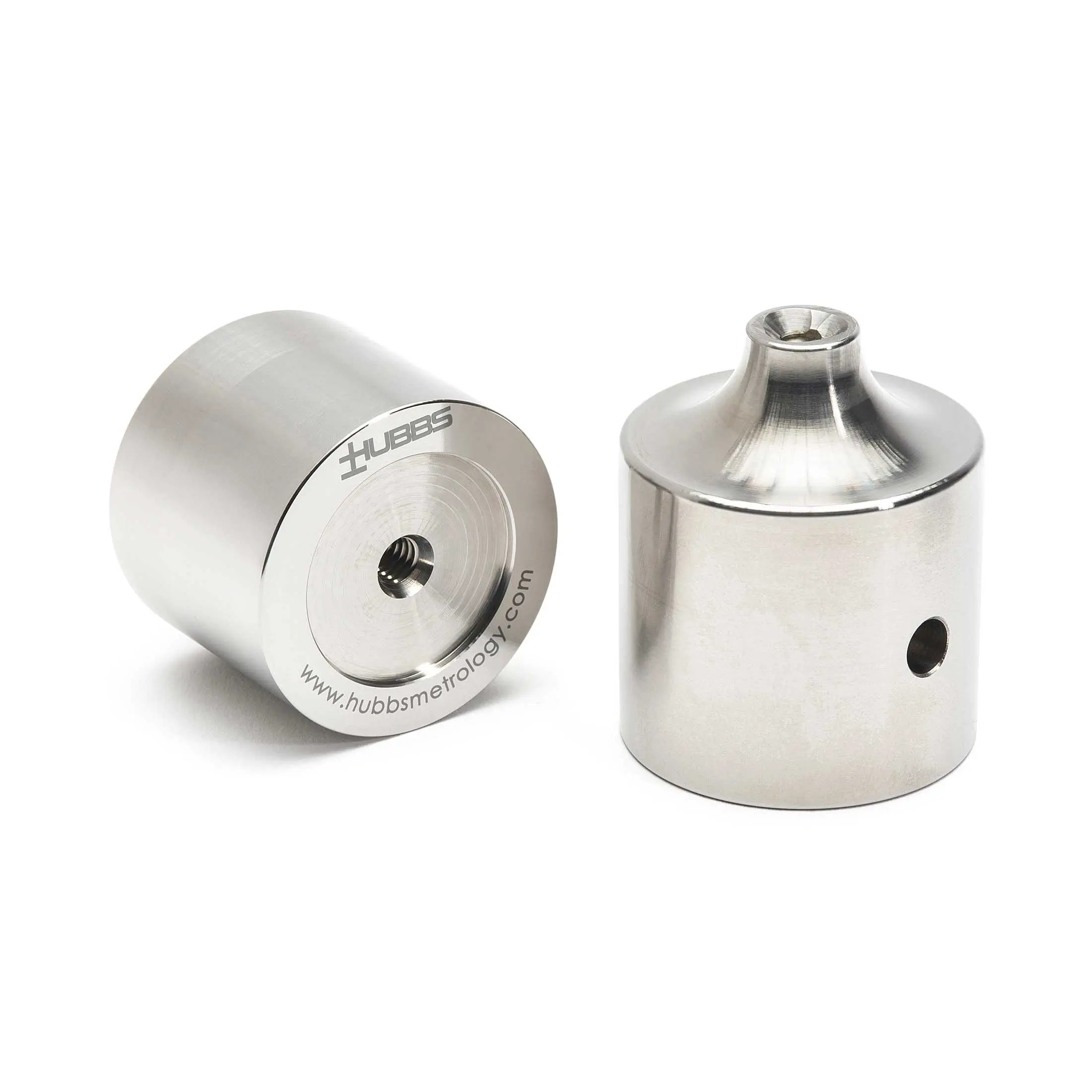

.5 TSM
用途
安装于经纬仪转接件之上，用于固定 0.5000 英寸规格的球形安装后向反射器（SMR） 或其他球形靶标 / 附件，以提供稳定的基准定位点。
0.5 TSM特性：
采用不锈钢材质

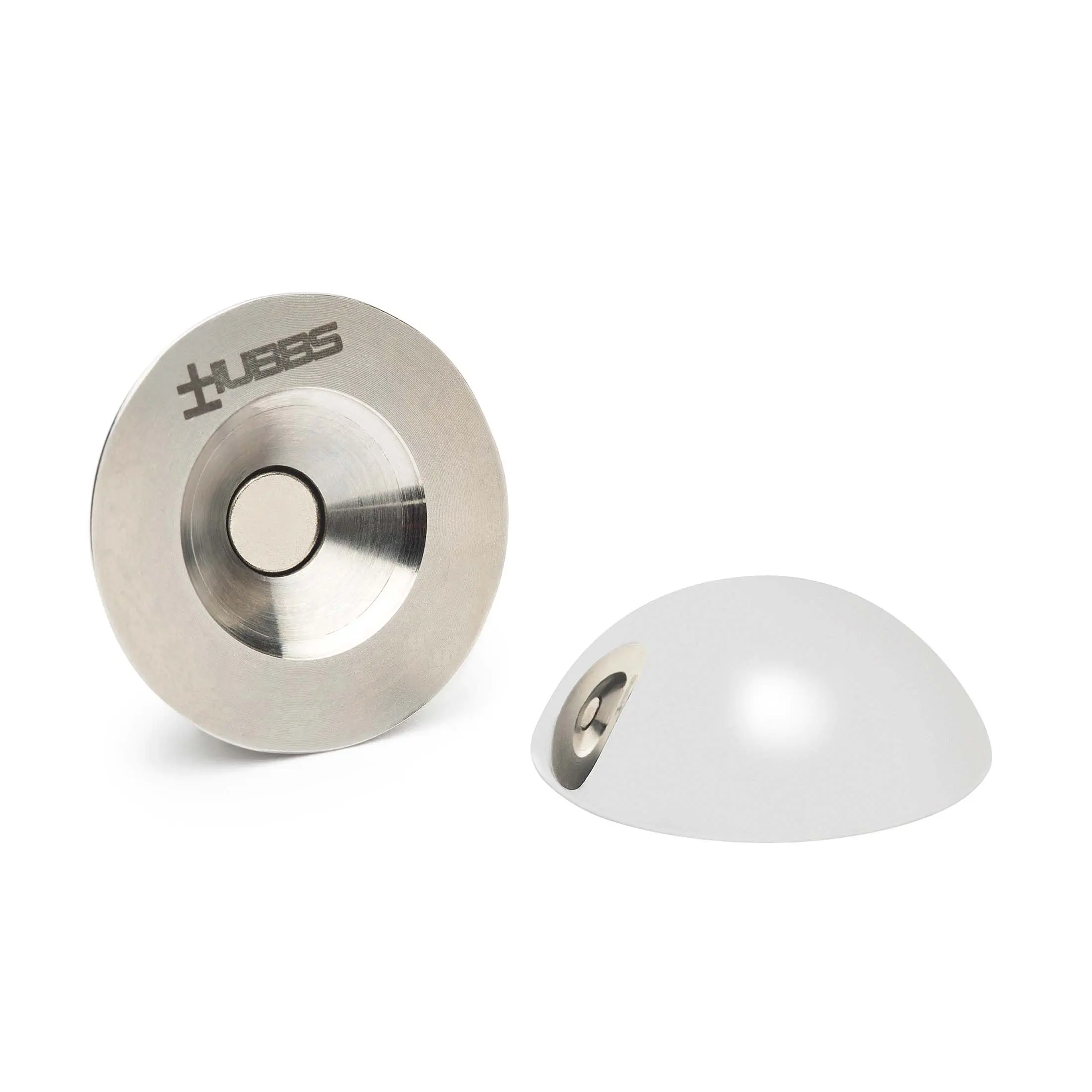

.875 – .5 SMR AD
用途
用于将规格为 0.8750 英寸的球座槽转接适配至 0.5000 英寸的球载后向反射器（SMR），或其他球形测量靶标、配件。
产品说明
0.875–0.5 英寸 球载后向反射器转接件 特性：采用不锈钢材质，经热处理硬化处理，洛氏硬度（C 标尺）达 53–55。

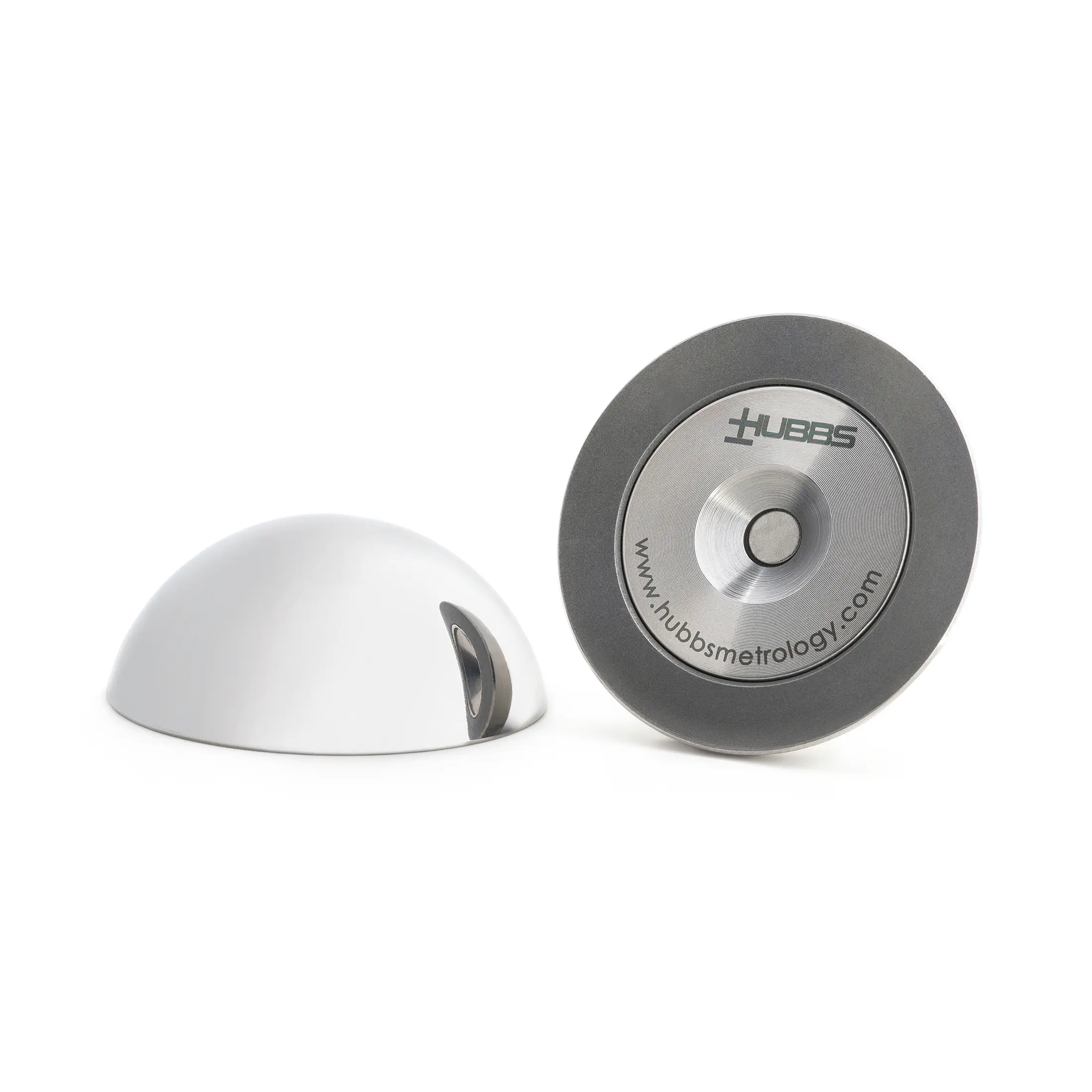

1.5-.5 SMR AD
用途
用于将 1.5 英寸规格球形安装座 适配转换，以兼容 0.5000 英寸规格的球形安装后向反射器（SMR） 或其他球形靶标 / 附件。
1.5-0.5 SMR 转接件（AD）特性：
采用不锈钢材质，经热处理硬化处理，硬度可达洛氏硬度 C 标尺 53–55（标准配置）
