摄影测量靶标

刚体靶标靶标胶带编码点

45DVT

用途

用于摄影测量，以测量孔的位置和角度。

产品说明

45DVT 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。

DTET

用途

用于摄影测量，对边缘 / 表面进行目标定位。

产品说明

DTET 特征：1018 钢，发黑氧化处理（标准）

注意

目标点最大直径为 6.35mm。如需更大直径的目标点，请使用 DVTV 型号。
目标点的高度方向位置公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。

DVT

用途

用于摄影测量，以测量孔的位置和角度。

产品说明

DVT 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度方向位置公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。
目标点最大直径为 6.35mm。如需更大直径的目标点，请使用 DVTV 型号。

DVTV

用途

用于摄影测量，以测量孔的位置和角度。

产品说明

DVTV 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。

R1.5 S

用途

提供与激光跟踪仪靶球（SMR）相同的中心线值。这允许在激光跟踪仪系统、摄影测量系统或视频测量系统之间实现互换性。

产品说明

R1.5 S 特征：硬化不锈钢外壳 / 球体，洛氏硬度 C53-55，内置 17-4 PH 不锈钢镶嵌件。

SB

用途

用于摄影测量，对边缘 / 表面进行目标定位。

产品说明

1144 钢，发黑氧化处理（标准）
0.5 和 1.5 SBR 可与标准激光跟踪仪球座配合使用。

注意

球直径 — 最大目标点直径
12.7 mm -6 mm
25.4 mm - 12 mm
38.1 mm - 20 mm
可提供其他球直径尺寸，但需根据具体要求报价。
目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。

T45

用途

用于摄影测量，对视线方向约 45° 的孔进行目标定位。

产品说明

T45 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。

T90

用途

配合摄影测量技术，对与视线呈约 90° 夹角的孔位进行定位。

产品说明

T90 特性：材质为 1144 号钢材，表面经发黑氧化处理（标准配置）

注意

目标点的高度误差控制在 ±0.0127mm 范围内（特殊要求除外），或相对于销子 / 主体中心线的误差控制在 ±0.0127mm 范围内。

T90M

用途

用于对准钢表面的上方及与钢表面呈 90° 的位置。主体侧面可用于对准距离为 6.35mm 或 9.525mm 的表面、边缘或台阶。

产品说明

T90M 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。
可提供其他特殊偏移量，需根据报价确认。

TB

用途

用于摄影测量，瞄准直径为 3.175mm 的工艺孔。对于任何其他要求，请参考 TBRV 设计。

产品说明

TB 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。
只能选择目标点直径。

TC

用途

用于摄影测量，对准边缘。

产品说明

TC 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。

TC/45 LH 或 RH

用途

用于摄影测量，对准边缘 / 表面。

产品说明

TC/45 LH 或 RH 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。

TC/45 Neg 或 Pos

用途

用于摄影测量，对准边缘 / 表面。

产品说明

TC/45 Neg 或 Pos 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。

TC/90 LH 或 RH

用途

用于摄影测量，对准边缘 / 表面。

产品说明

TC/90 LH 或 RH 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。

TC/90 Neg 或 Pos

用途

用于摄影测量，对准边缘 / 表面。

产品说明

TC/90 Neg 或 Pos 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 +/- 0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 +/- 0.0127mm。

TM

用途

用于对准钢表面的上方及与钢表面呈 90° 的位置。主体侧面可用于对准距离为 6.35mm 或 9.525mm 的表面、边缘或台阶。

产品说明

TM 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。

TSG

用途

用于摄影测量，定位金属板材、槽口或凹槽的边缘。

产品说明

TSG 特征：1144 钢，发黑氧化处理（标准）

注意

目标点的高度公差为 ±0.0127mm（除非另有说明），或相对于销子 / 主体中心线（C/L）的位置公差为 ±0.0127mm。
目标件带平面的一侧代表分度面的一侧。
标准分度舌片长度为 3.175mm。
可提供其他分度舌片长度，但需根据具体要求报价。

TSO

用途

配合摄影测量法，用于定位与视线大致对齐的孔位。

产品说明

TSO 特征：1144 易切削钢，表面发黑处理（标准工艺）

注意

定位点的高度公差为 ±0.0127mm（另有标注除外）；或相对于销子 / 主体中心线的公差为 ±0.0127mm。

W1.5 S

用途

具备与激光跟踪仪靶球（SMR）相同的中心线精度，可实现激光跟踪仪系统与摄影测量系统或视频测量系统之间的互换使用。

产品说明

W1.5 S 型特征：
硬化不锈钢外壳 / 球体，洛氏硬度 C53–55；
内嵌件为 1144 易切削钢，表面经发黑处理

圆点直径 0.06 英寸

用途

本系列反光胶带均为卷状销售，每卷长度 15米。3M 7610 型逆向反光胶带的公称总厚度为 0.127mm，测量方式为从胶粘剂底层至反光微珠顶端。

产品说明

• 基材均采用 7610 型摄影测量专用反光材料（反光性能精准可控）
• 胶粘剂均为丙烯酸材质
• EZ 系列可轻松剥离，且不留残胶
• 经典款公称厚度 0.127mm
• EZ 系列公称厚度 0.2413mm
• 两种系列均支持定制各类圆点尺寸及间距

注意

一次性订购同规格胶带 10 卷及以上，可享批量折扣。折扣价格可来电垂询。

圆点直径 0.08 英寸

用途

本系列反光胶带均为卷状销售，每卷长度 15米。3M 7610 型逆向反光胶带的公称总厚度为 0.127mm，测量方式为从胶粘剂底层至反光微珠顶端。制造商未标注厚度公差。

产品说明

注意

一次性订购同规格胶带 10 卷及以上，可享批量折扣。折扣价格可来电垂询。

圆点直径 0.09 英寸

用途

产品说明

注意

一次性订购同规格胶带 10 卷及以上，可享批量折扣。折扣价格可来电垂询。

圆点直径 0.12 英寸

用途

本系列反光胶带均为卷状销售，每卷长度 15米。3M 7610 型逆向反光胶带的公称总厚度为 0.005 英寸，测量方式为从胶粘剂底层至反光微珠顶端。制造商未标注厚度公差。

产品说明

• 基材均采用 7610 型摄影测量专用反光材料（反光性能精准可控）
• 胶粘剂均为丙烯酸材质
• EZ 系列可轻松剥离，且不留残胶
• 经典款公称厚度 0.005 英寸
• EZ 系列公称厚度 0.0095 英寸
• 两种系列均支持定制各类圆点尺寸及间距

圆点直径 0.16 英寸

用途

产品说明

圆点直径 0.16 英寸（SxS 款）

用途

产品说明

圆点直径 0.20 英寸

用途

产品说明

圆点直径 0.25 英寸

用途

产品说明

圆点直径 0.37 英寸

用途

产品说明

圆点直径 0.39 英寸

用途

产品说明

圆点直径 0.50 英寸

用途

产品说明

SR3

用途

用于摄影测量系统、拍照定位、反射点为高反光材质。

技术规格

圆点直径:3mm

单套数量:280个

单张尺寸:29mm*29mm

带背胶

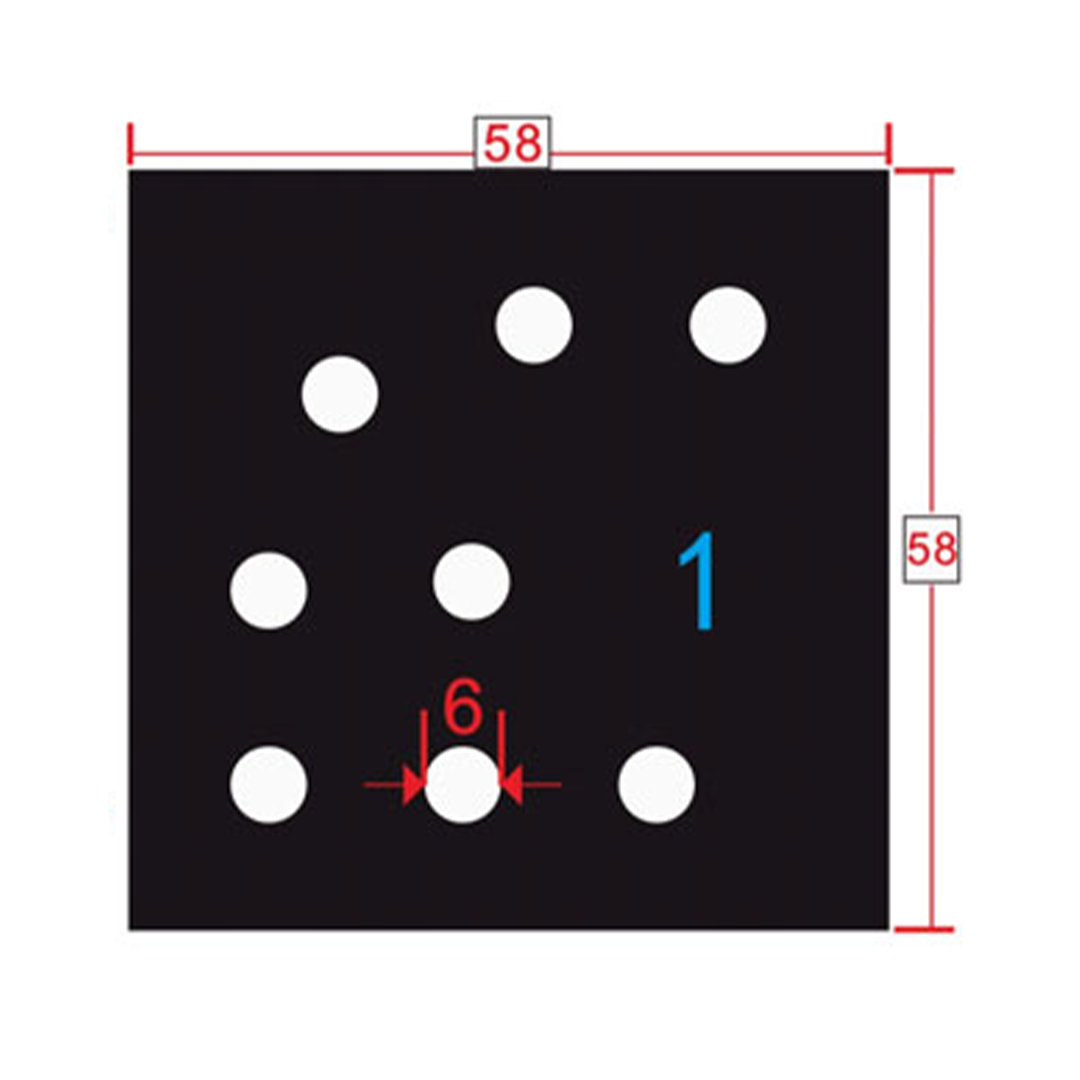

SR6

用途

用于摄影测量系统、拍照定位、反射点为高反光材质。

技术规格

圆点直径:6mm

单套数量:280个

单张尺寸:58mm*58mm

带背胶

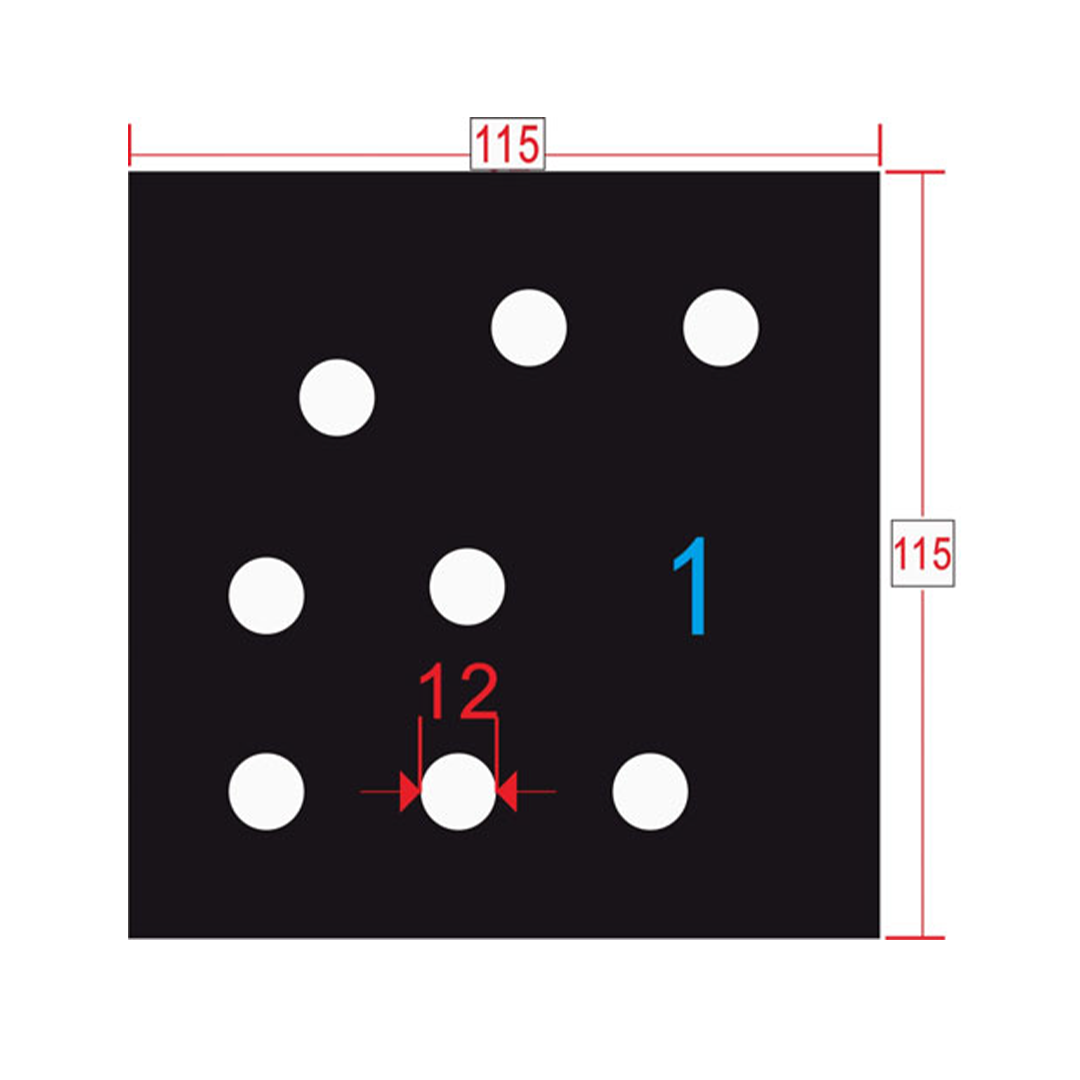

SR12

用途

用于摄影测量系统、拍照定位、反射点为高反光材质。

技术规格

圆点直径:12mm

单套数量:280个

单张尺寸:115mm*115mm

带背胶
