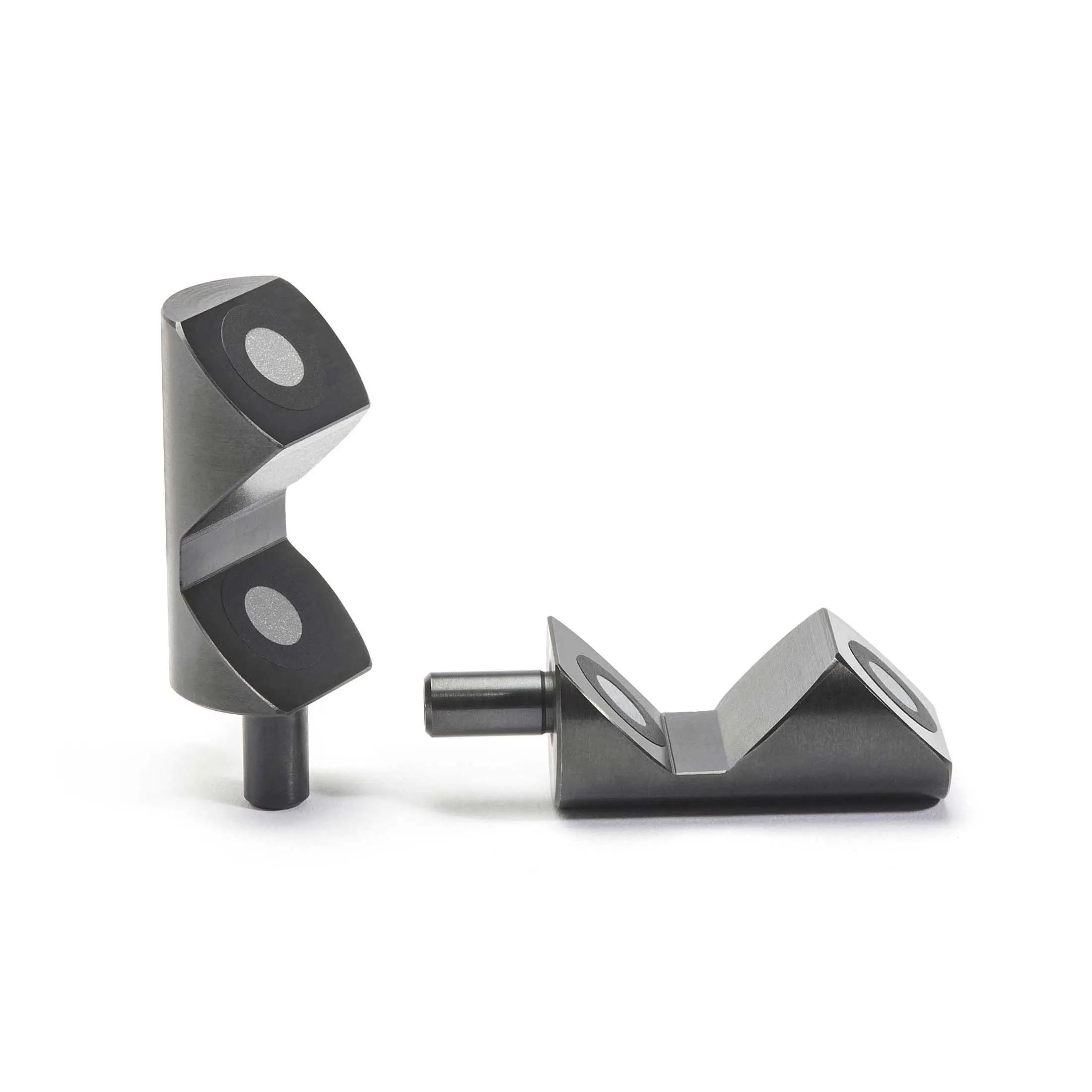

45DVT
用途
用于摄影测量，以测量孔的位置和角度。
产品说明
45DVT 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。

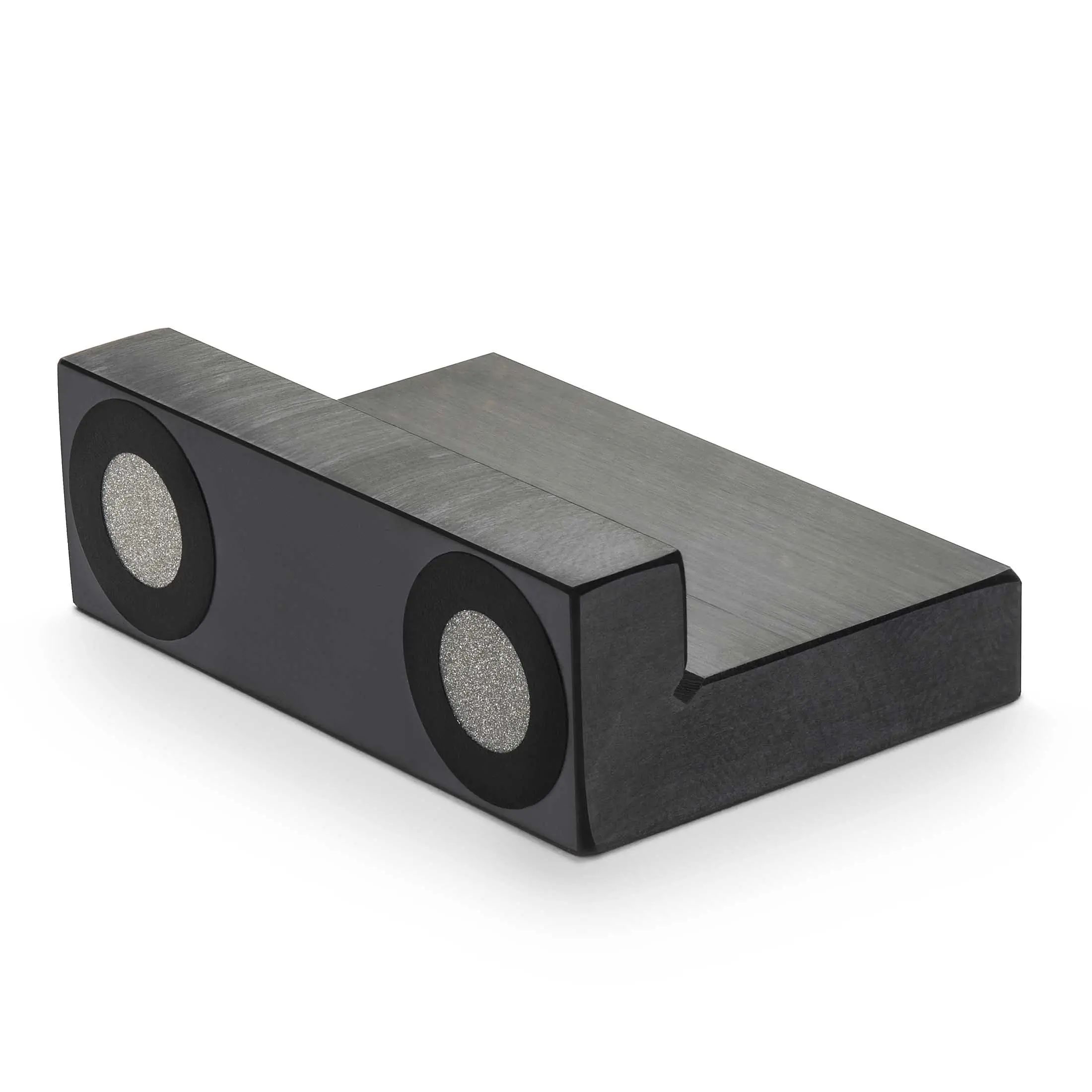

DTET
用途
用于摄影测量，对边缘 / 表面进行目标定位。
产品说明
DTET 特征：1018 钢，发黑氧化处理（标准）
注意
目标点最大直径为 0.2500。如需更大直径的目标点，请使用 DVTV 型号。
目标点的高度方向位置公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。

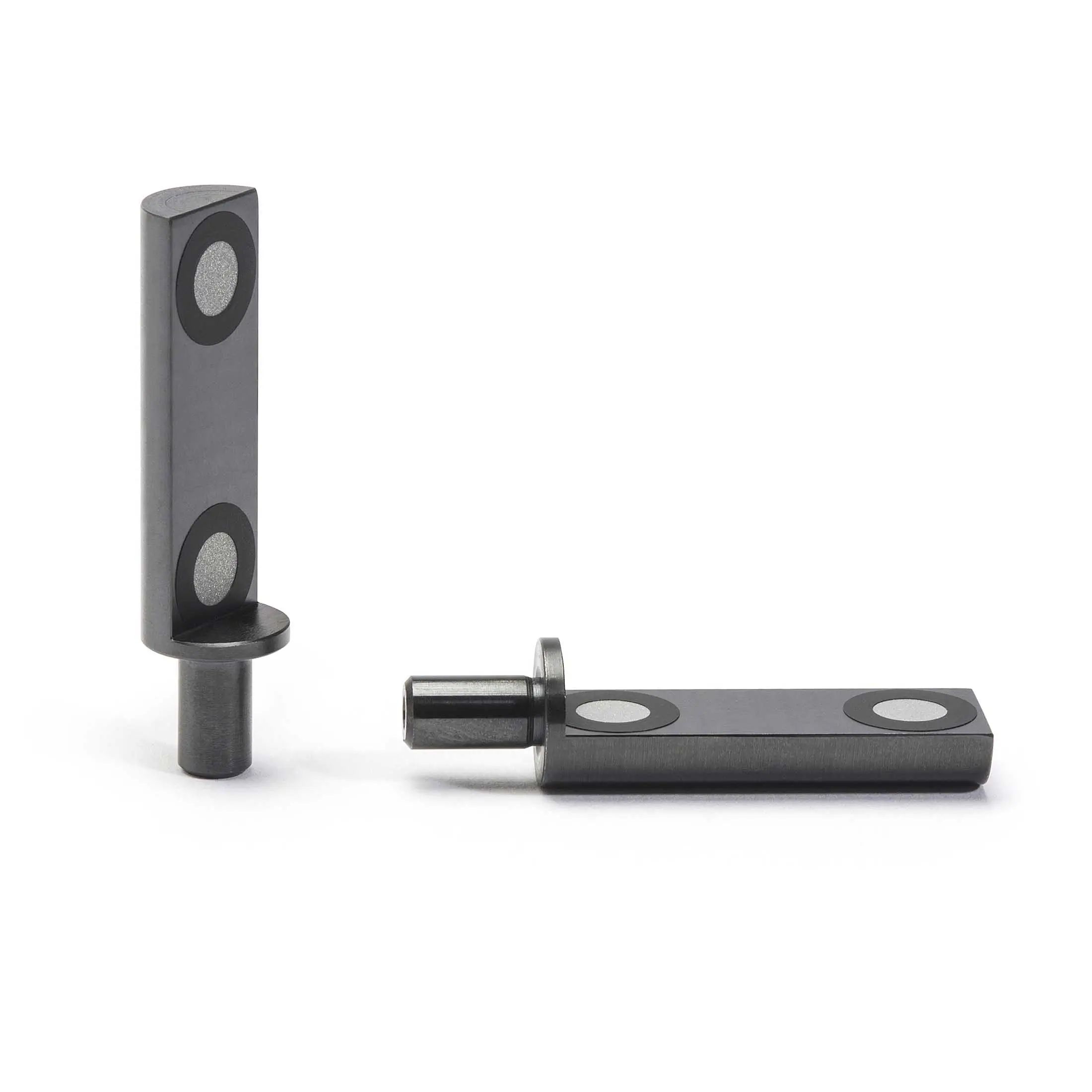

DVT
用途
用于摄影测量，以测量孔的位置和角度。
产品说明
DVT 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度方向位置公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。
目标点最大直径为 0.2500。如需更大直径的目标点，请使用 DVTV 型号。

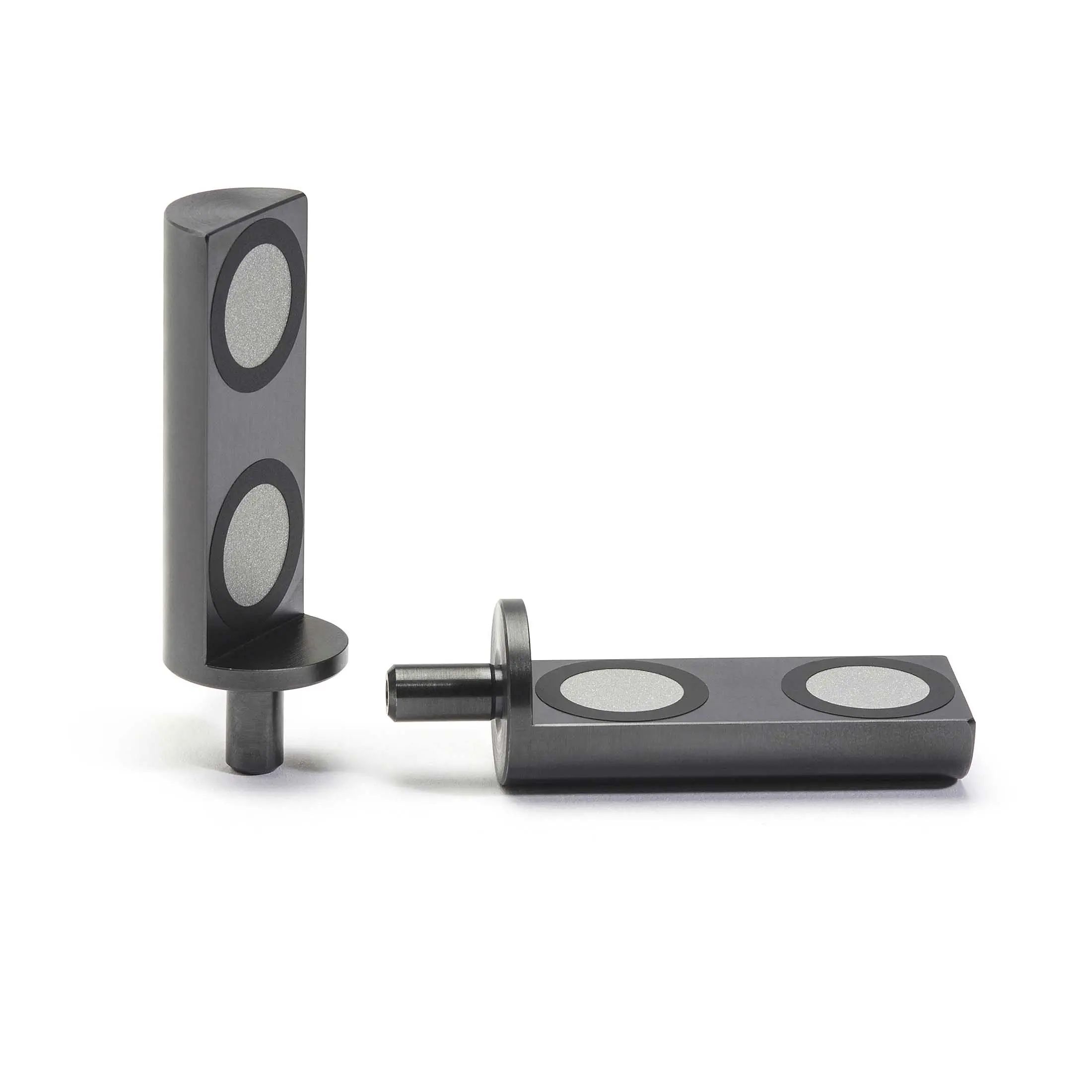

DVTV
用途
用于摄影测量，以测量孔的位置和角度。
产品说明
DVTV 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。

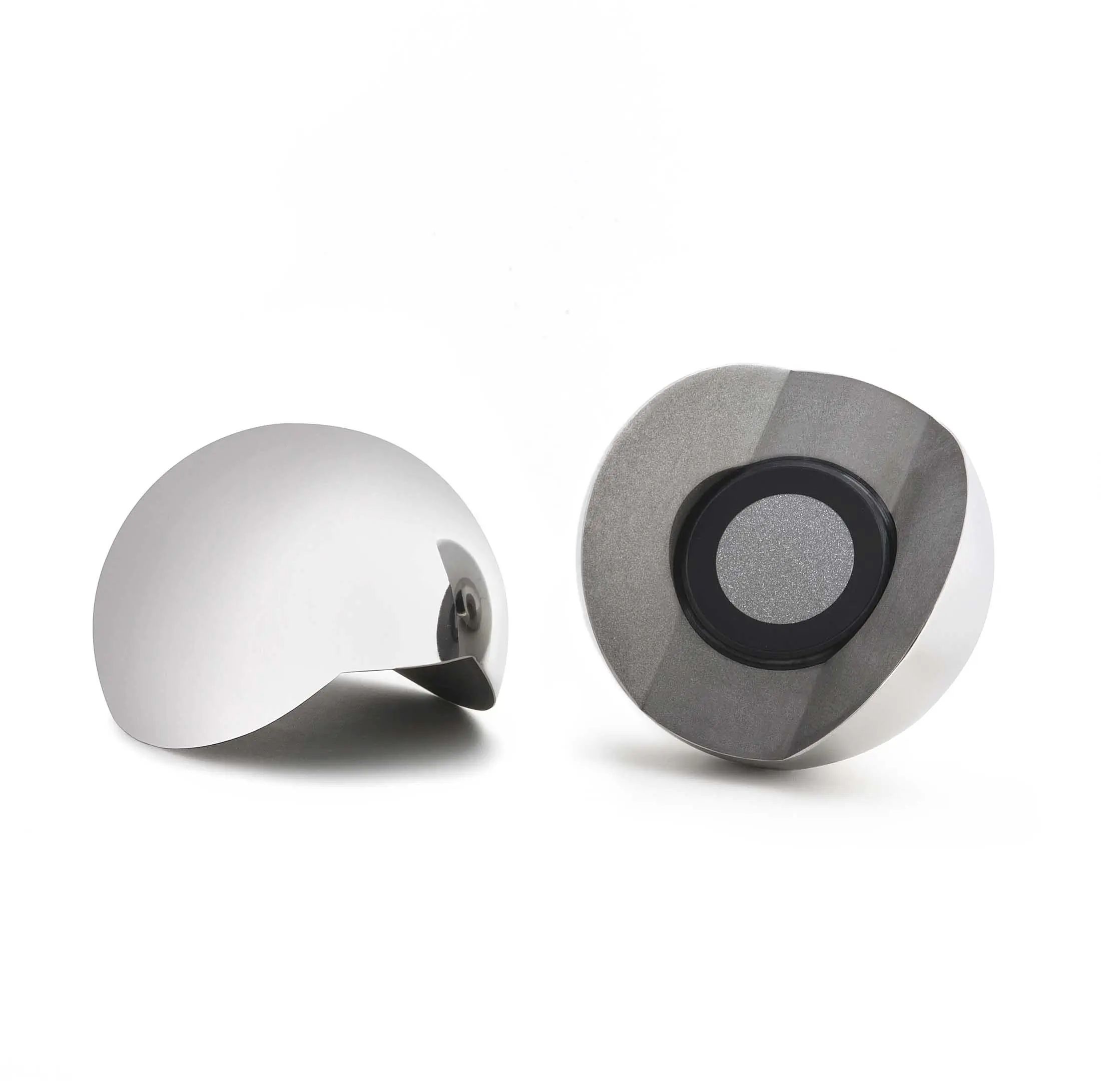

R1.5 S
用途
提供与球安装式后向反射器（SMR）相同的中心线值。这允许在激光跟踪仪系统、摄影测量系统或视频测量系统之间实现互换性。
产品说明
R1.5 S 特征：硬化不锈钢外壳 / 球体，洛氏硬度 C53-55，内置 17-4 PH 不锈钢镶嵌件。

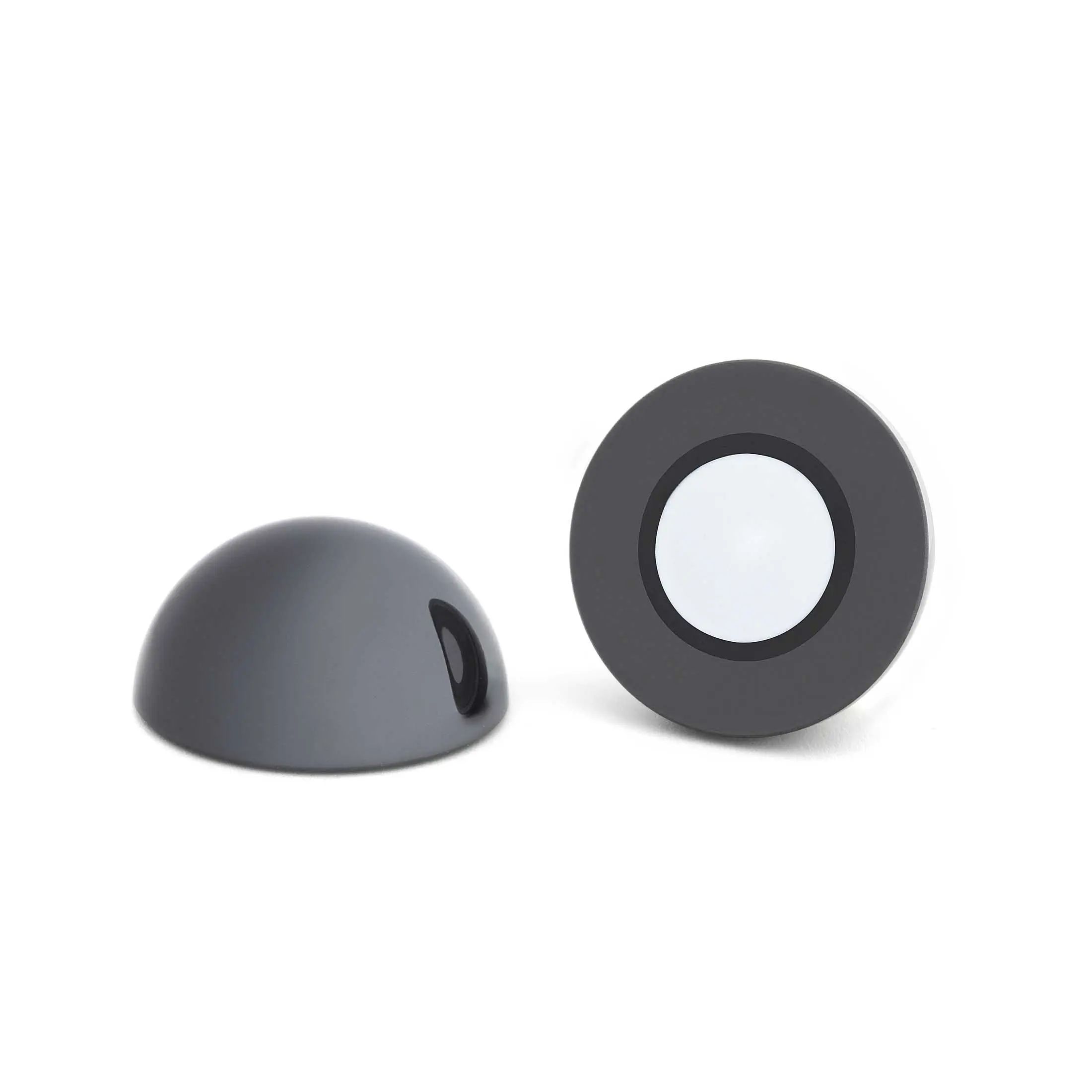

SB
用途
用于摄影测量，对边缘 / 表面进行目标定位。
产品说明
1144 钢，发黑氧化处理（标准）
0.5 和 1.5 SBR 可与标准激光跟踪仪球座配合使用。
注意
球直径 — 最大目标点直径
0.500 英寸 — 0.250 英寸（6 毫米）
1.000 英寸 — 0.500 英寸（12 毫米）
1.500 英寸 — 20 毫米
可提供其他球直径尺寸，但需根据具体要求报价。
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。

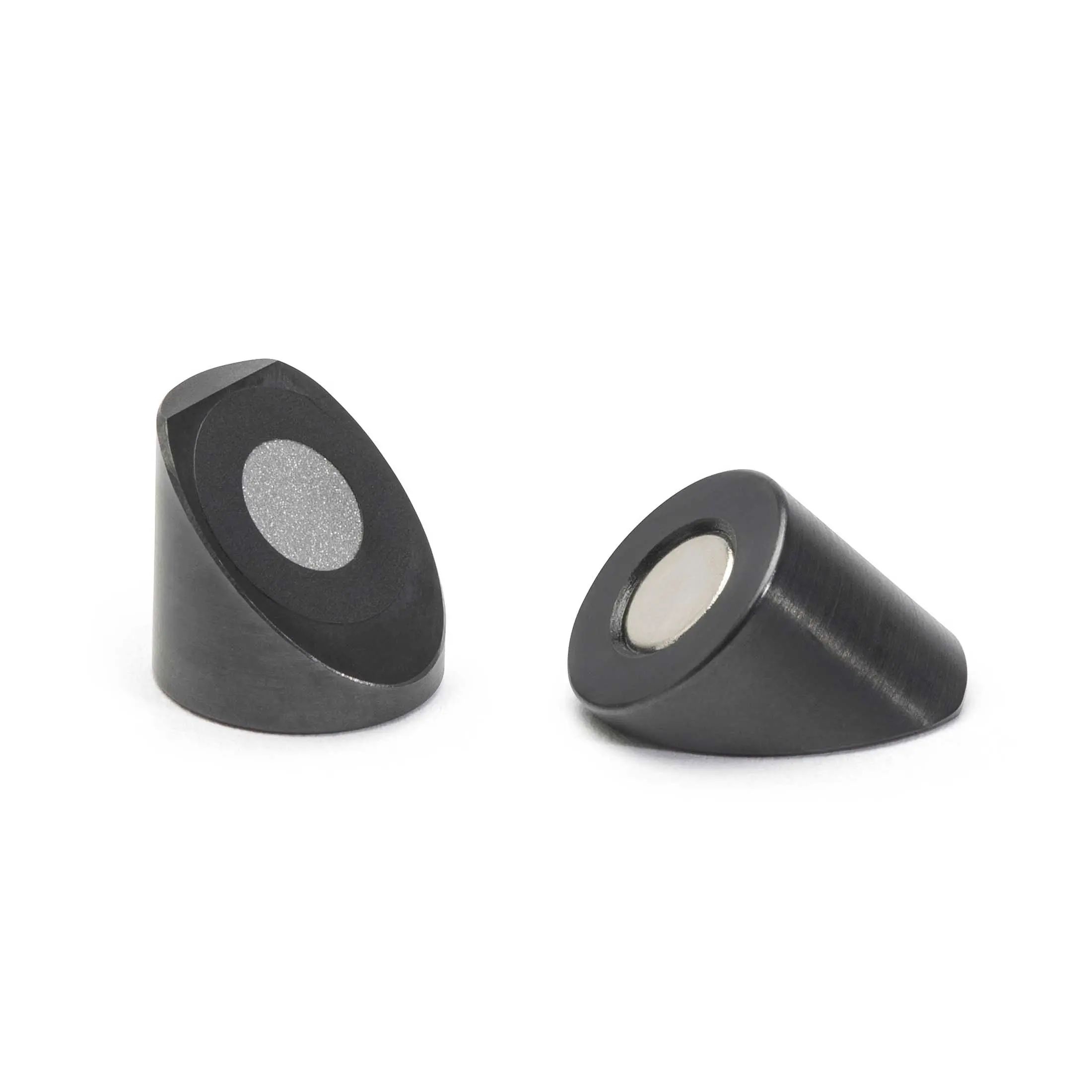

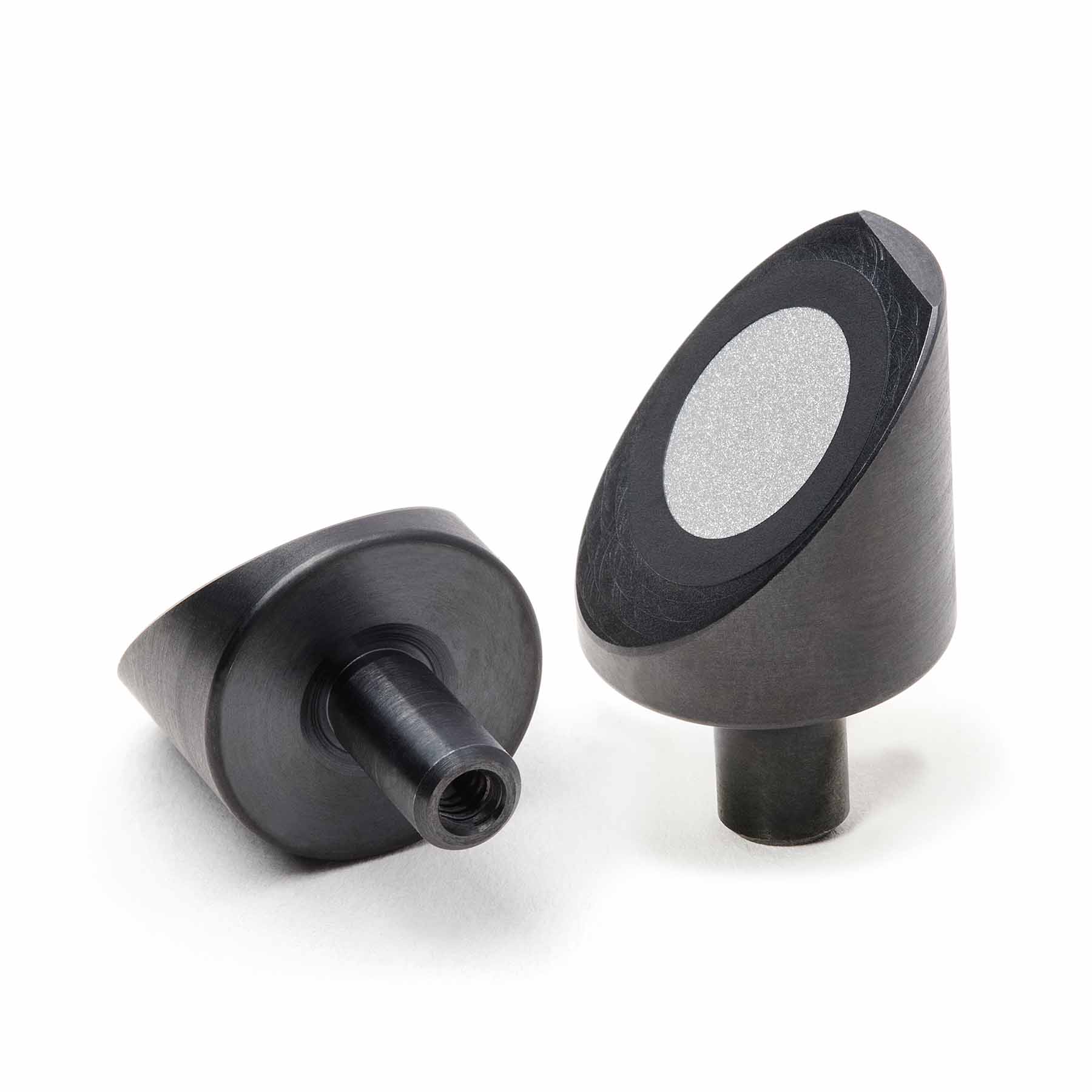

T45
用途
用于摄影测量，对视线方向约 45° 的孔进行目标定位。
产品说明
T45 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。

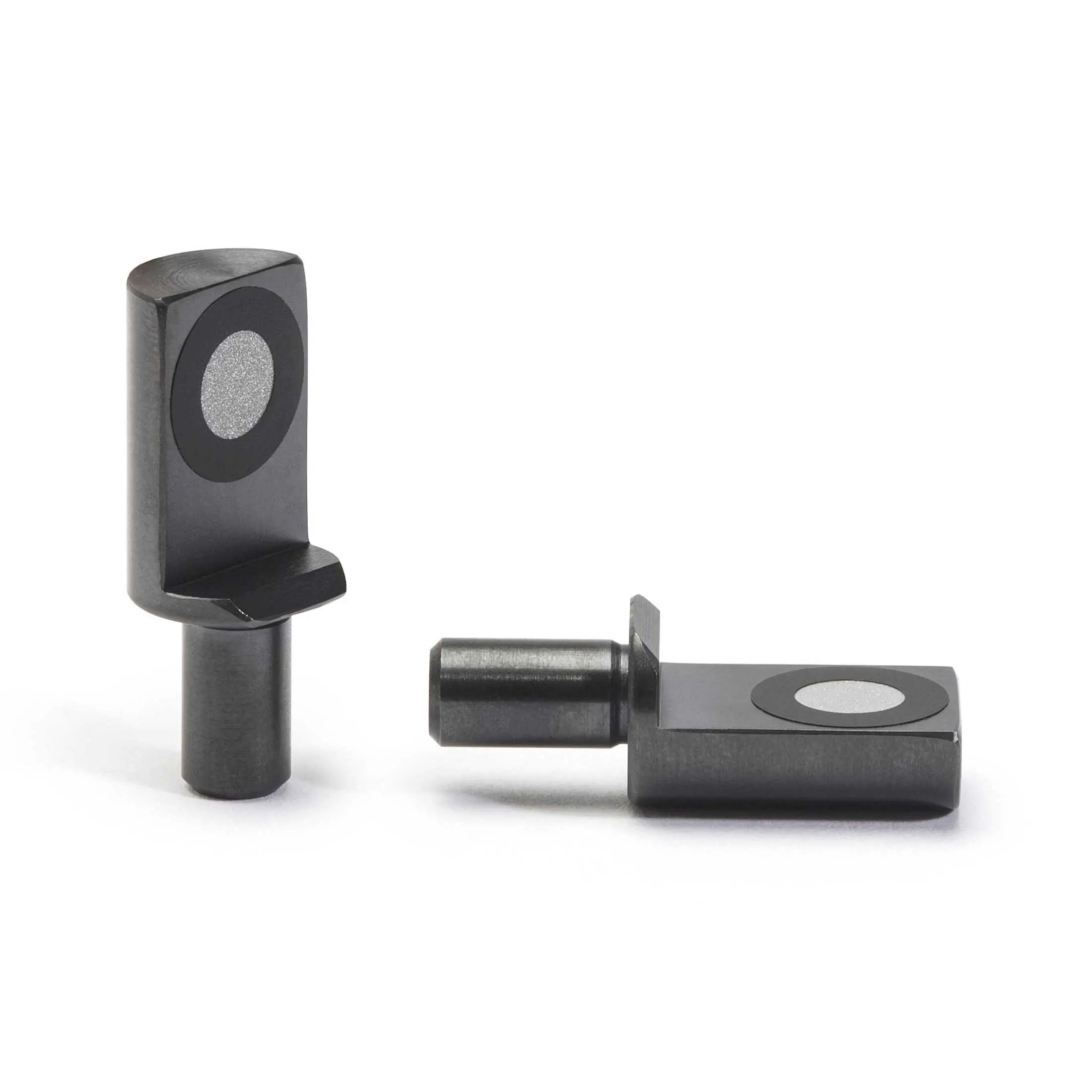

T90
用途
配合摄影测量技术，对与视线呈约 90° 夹角的孔位进行定位。
产品说明
T90 特性：材质为 1144 号钢材，表面经发黑氧化处理（标准配置）
注意
目标点的高度误差控制在 ±0.0005 范围内（特殊要求除外），或相对于柄部 / 主体中心线的误差控制在 ±0.0005 范围内。

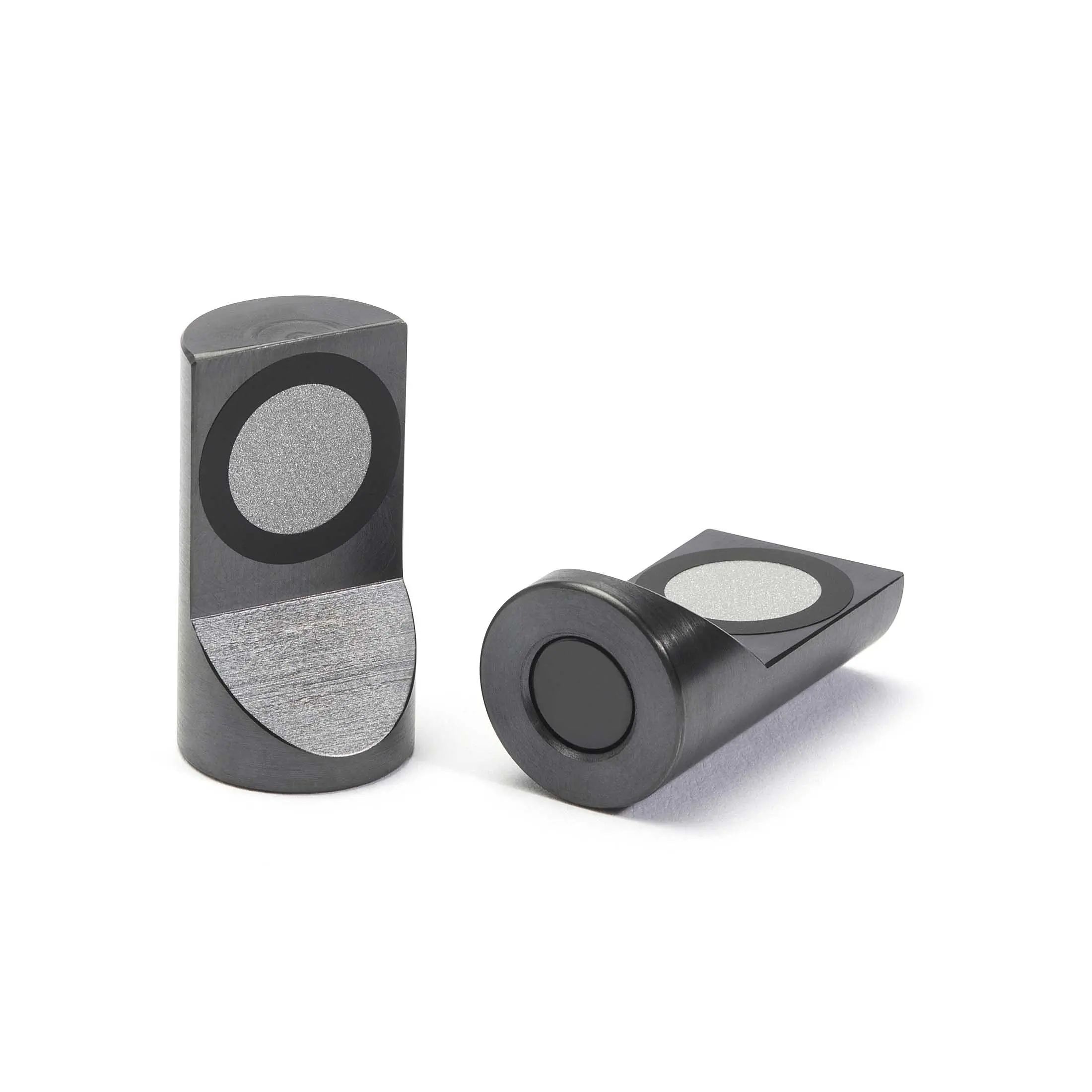

T90M
用途
用于对准钢表面的上方及与钢表面呈 90° 的位置。主体侧面可用于对准距离为 0.2500 或 0.3750 的表面、边缘或台阶。
产品说明
T90M 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。
可提供其他特殊偏移量，需根据报价确认。

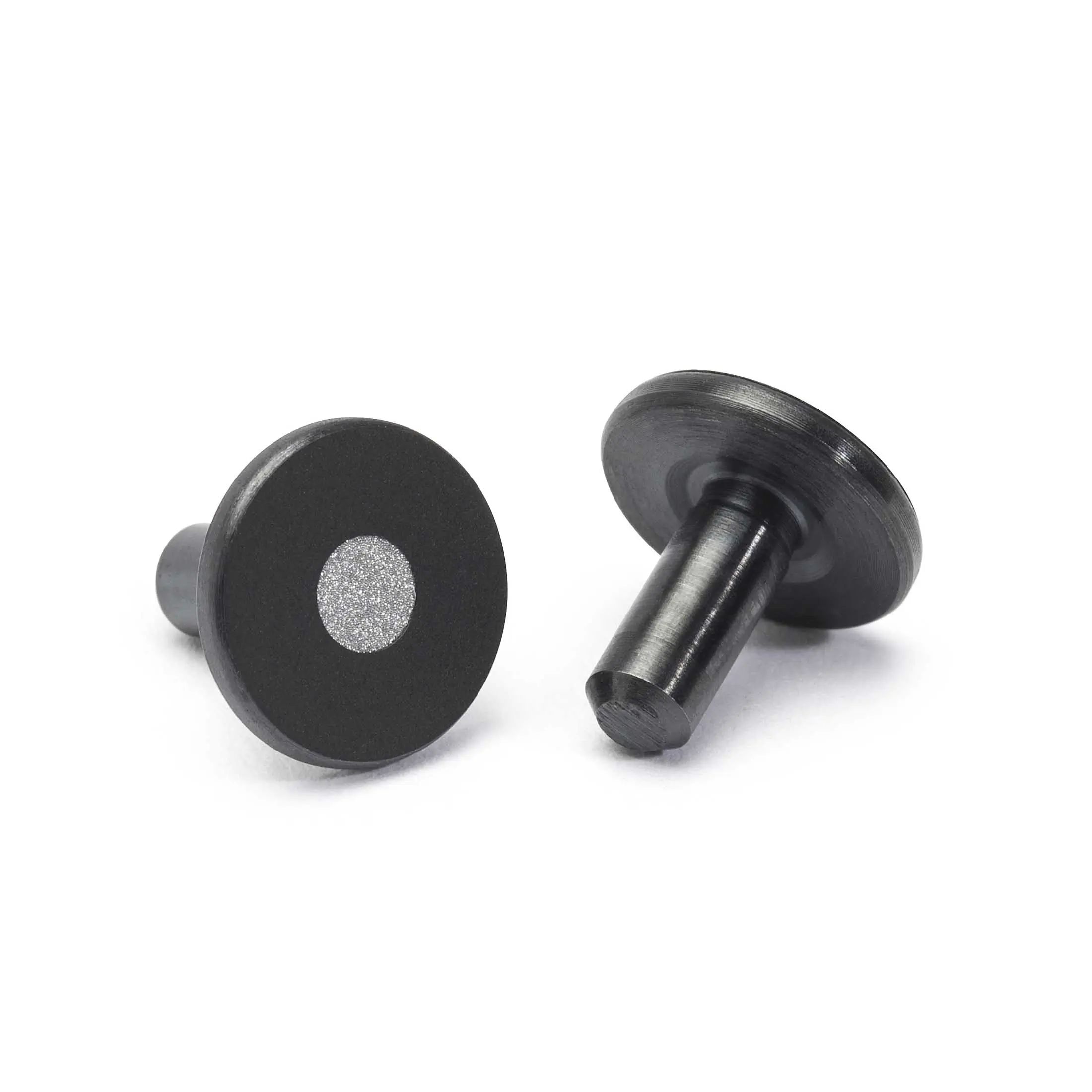

TB
用途
用于摄影测量，瞄准直径为 0.125 的工艺孔。对于任何其他要求，请参考 TBRV 设计。
产品说明
TB 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。
只能选择目标点直径。

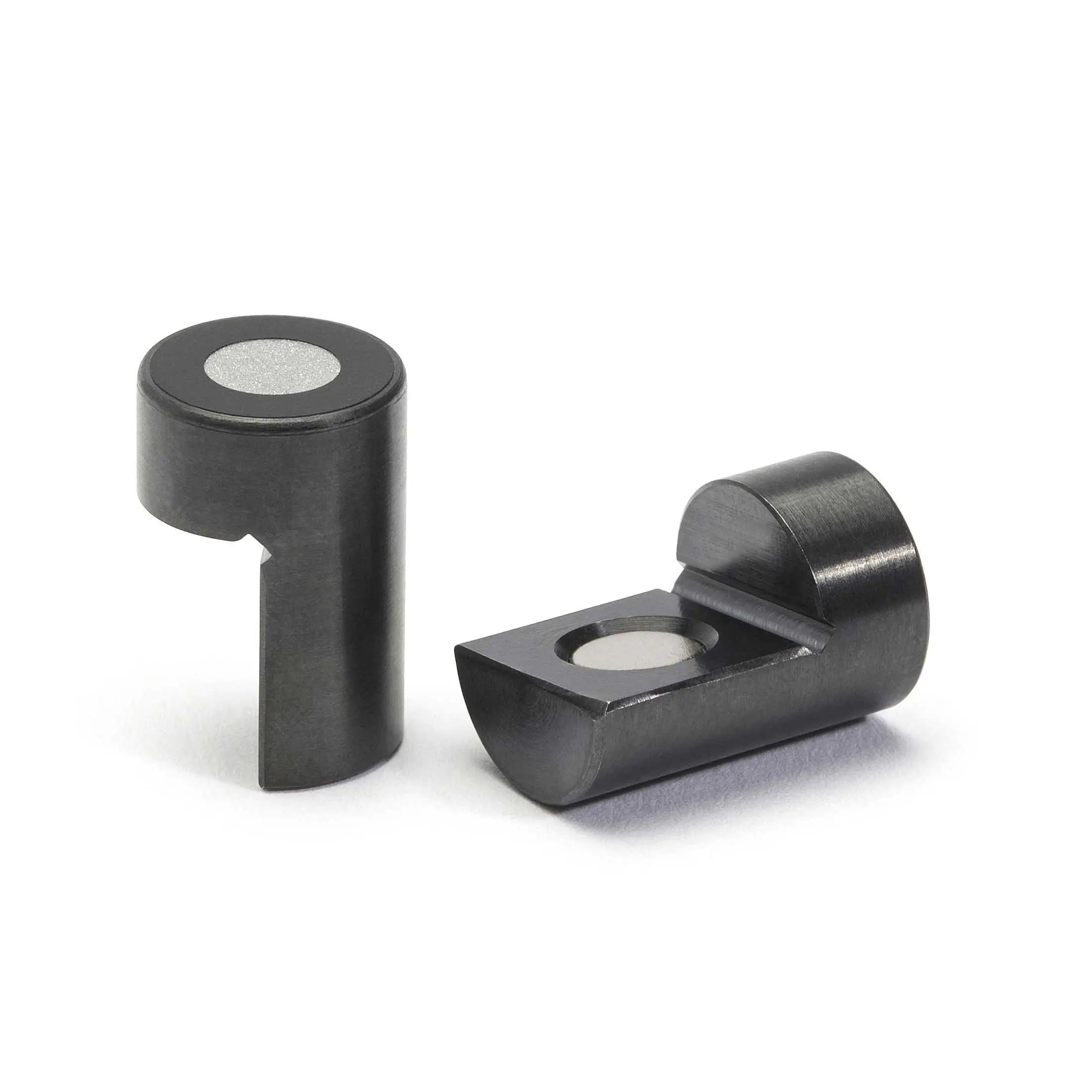

TC
用途
用于摄影测量，对准边缘。
产品说明
TC 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。

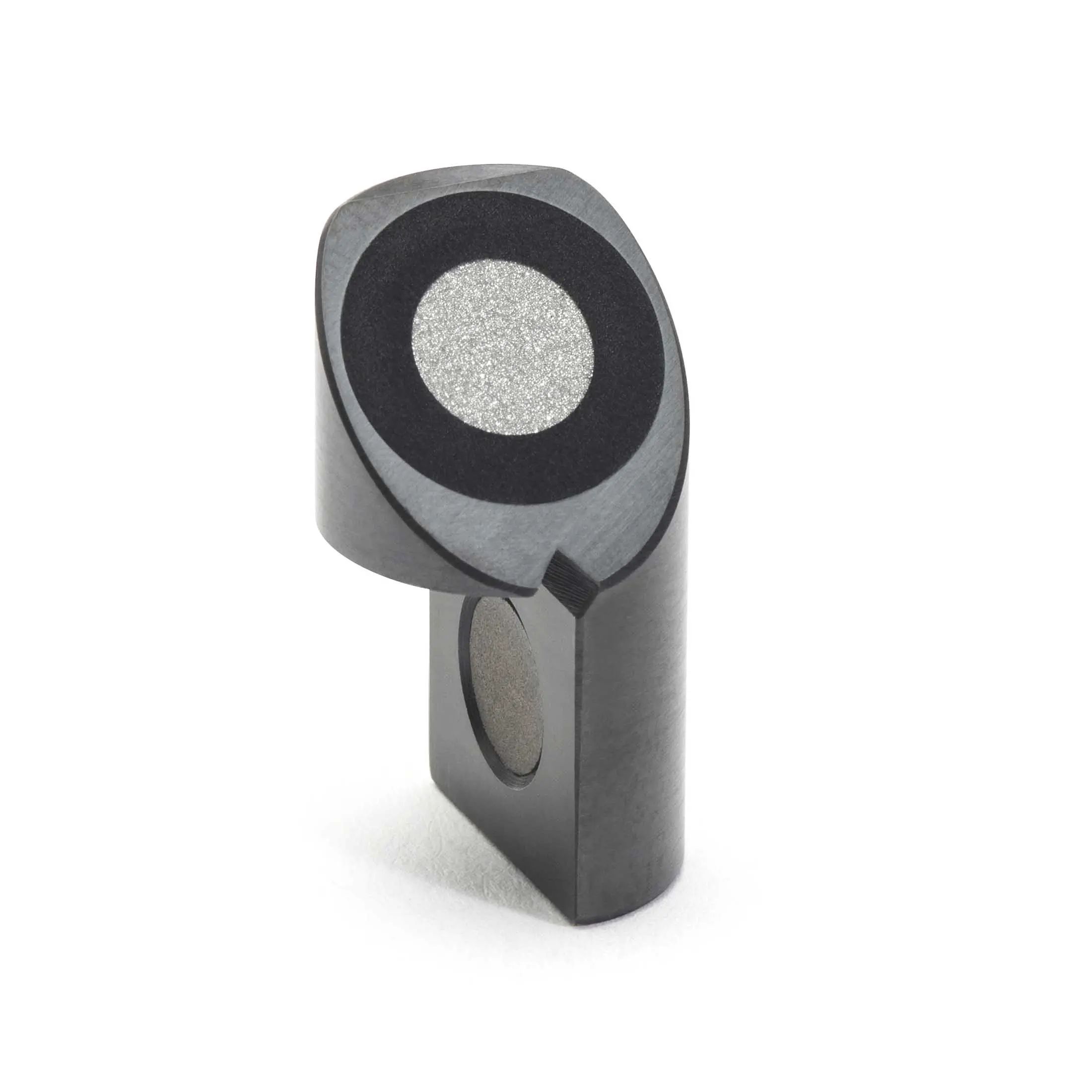

TC/45 LH 或 RH
用途
用于摄影测量，对准边缘 / 表面。
产品说明
TC/45 LH 或 RH 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。

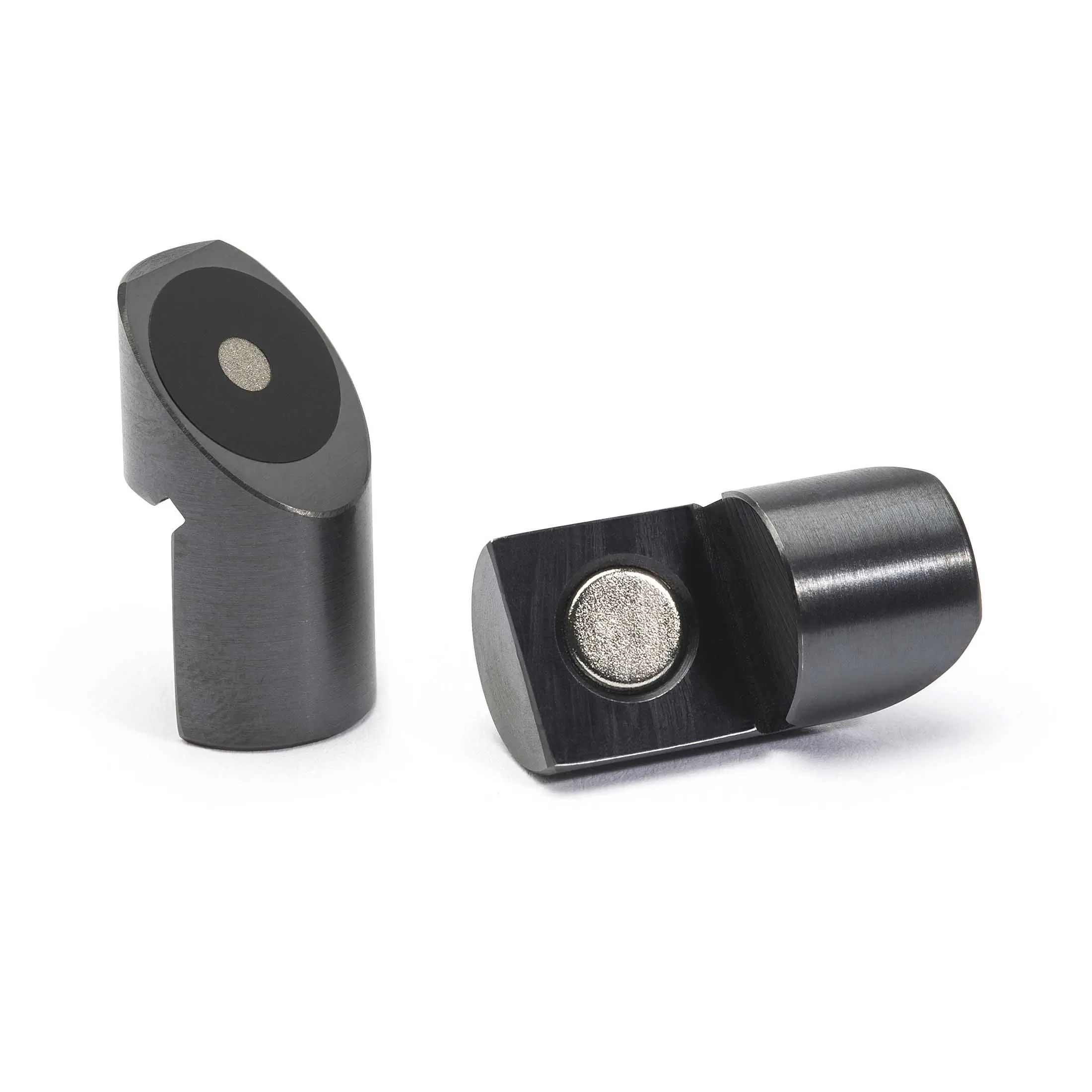

TC/45 Neg 或 Pos
用途
用于摄影测量，对准边缘 / 表面。
产品说明
TC/45 Neg 或 Pos 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。

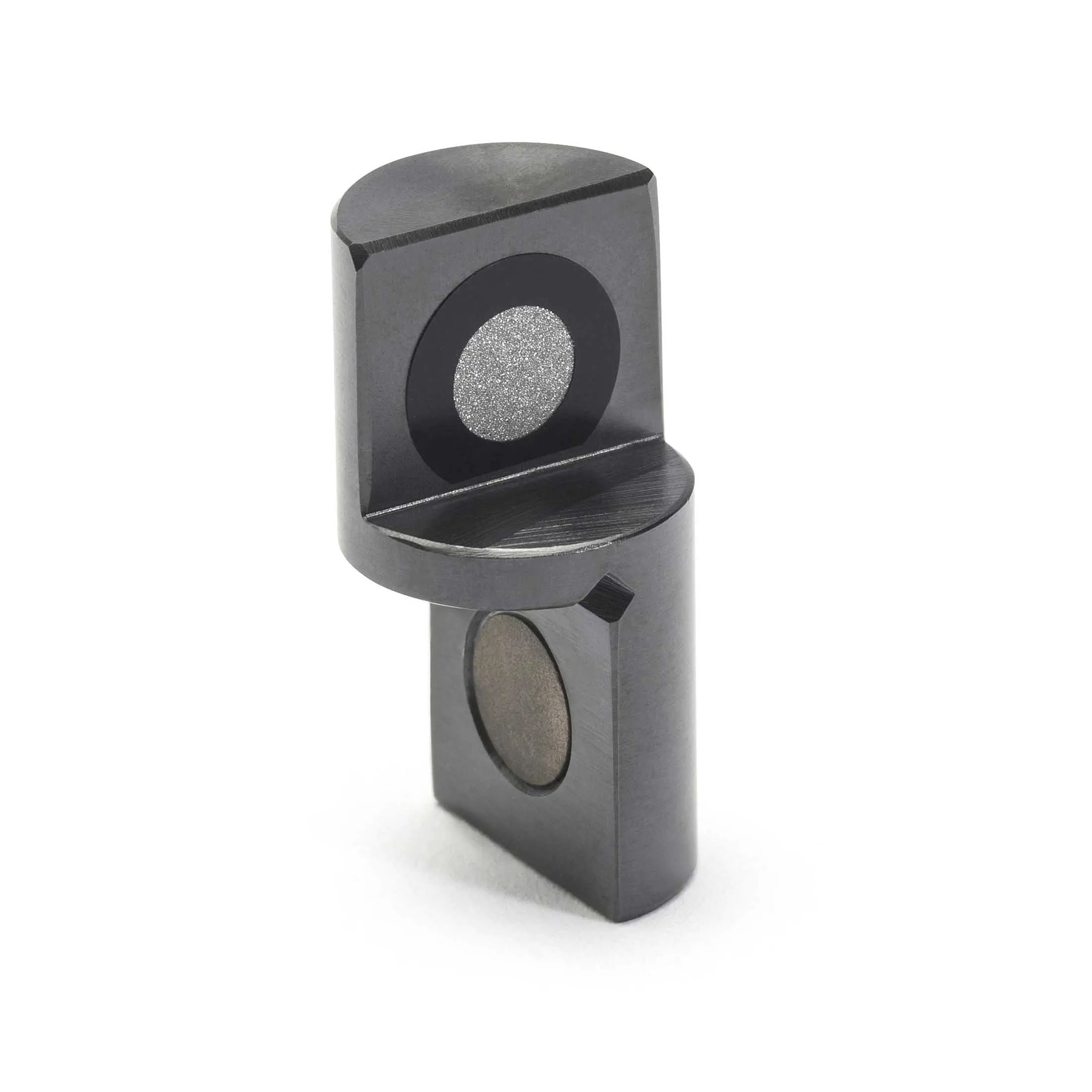

TC/90 LH 或 RH
用途
用于摄影测量，对准边缘 / 表面。
产品说明
TC/45 LH 或 RH 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。

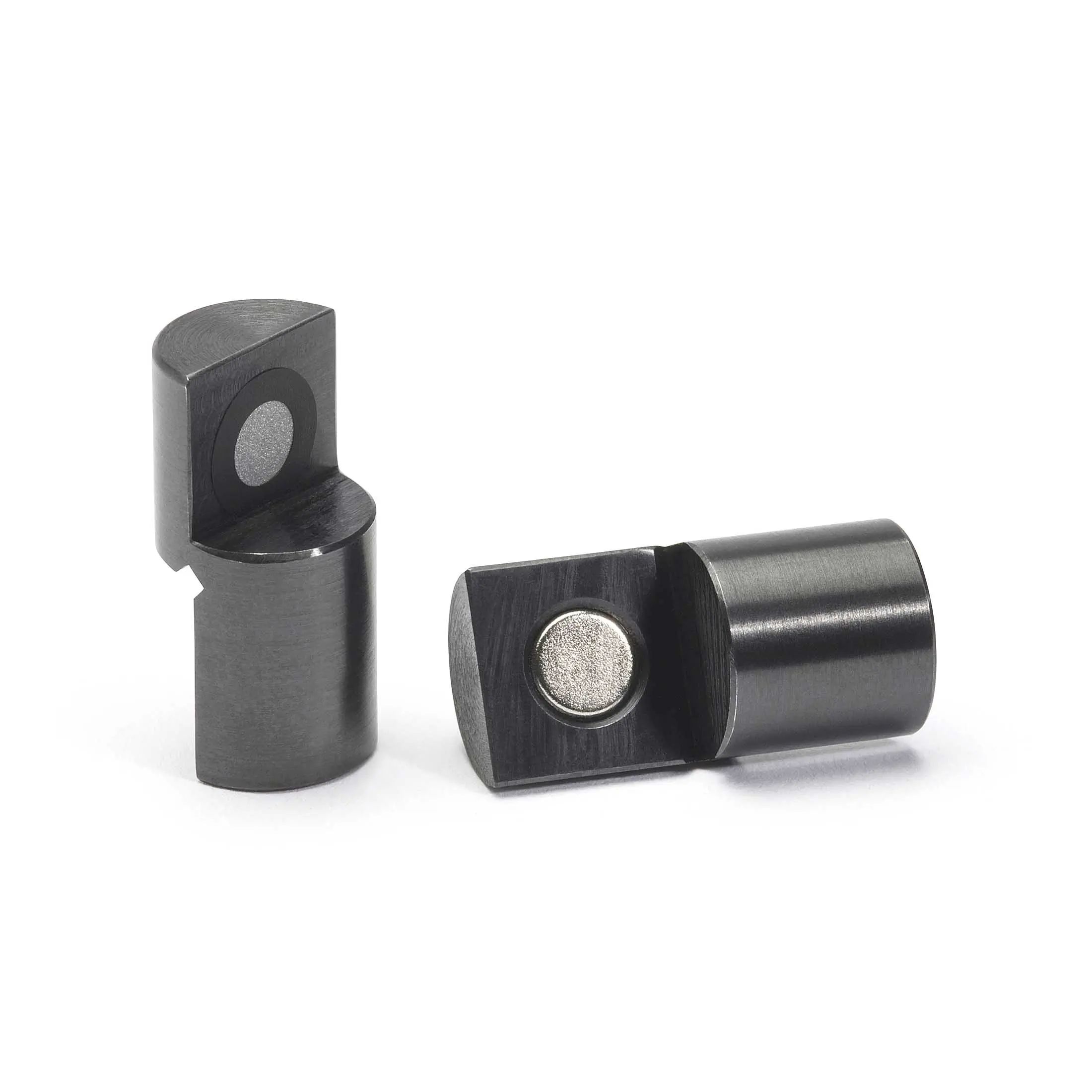

TC/90 Neg 或 Pos
用途
用于将靶球直接固定于被测表面。
产品说明
TC/45 Neg 或 Pos 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。

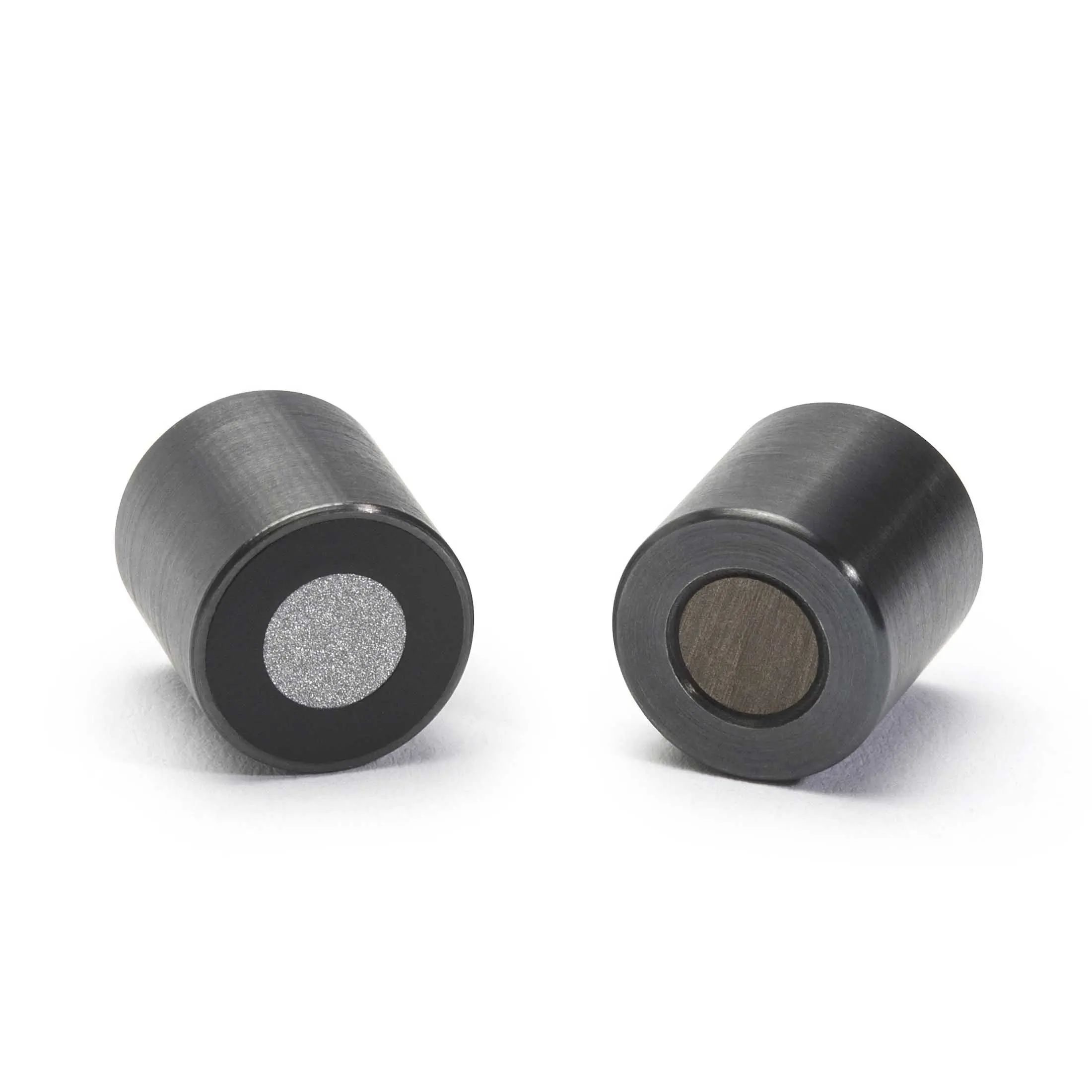

TM
用途
用于对准钢表面的上方及与钢表面呈 90° 的位置。主体侧面可用于对准距离为 0.2500 或 0.3750 的表面、边缘或台阶。
产品说明
TM 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。

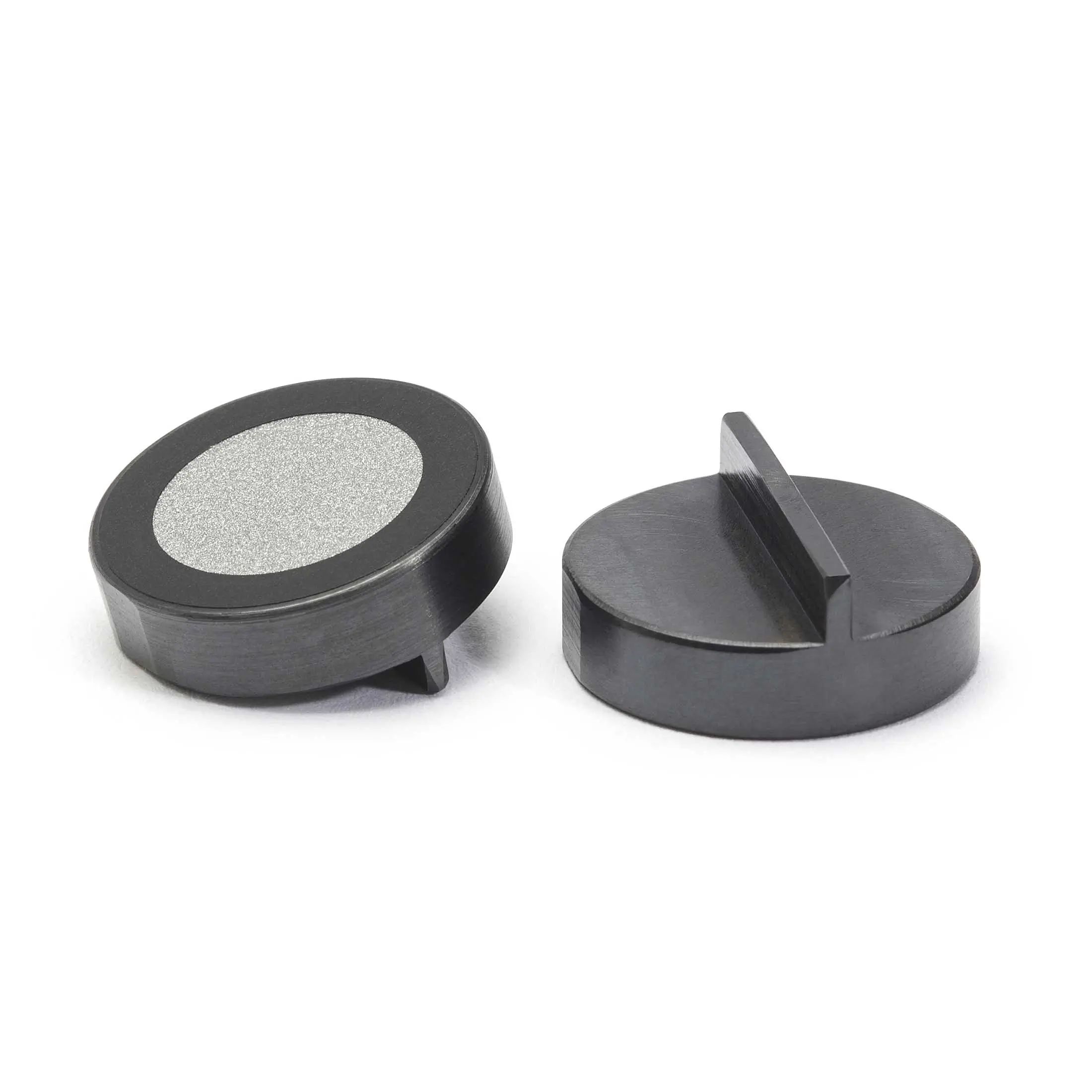

TSG
用途
用于摄影测量，定位金属板材、槽口或凹槽的边缘。
产品说明
TSG 特征：1144 钢，发黑氧化处理（标准）
注意
目标点的高度公差为 +/- 0.0005（除非另有说明），或相对于刀柄 / 主体中心线（C/L）的位置公差为 +/- 0.0005。
目标件带平面的一侧代表分度面的一侧。
标准分度舌片长度为 0.1250 英寸。
可提供其他分度舌片长度，但需根据具体要求报价。

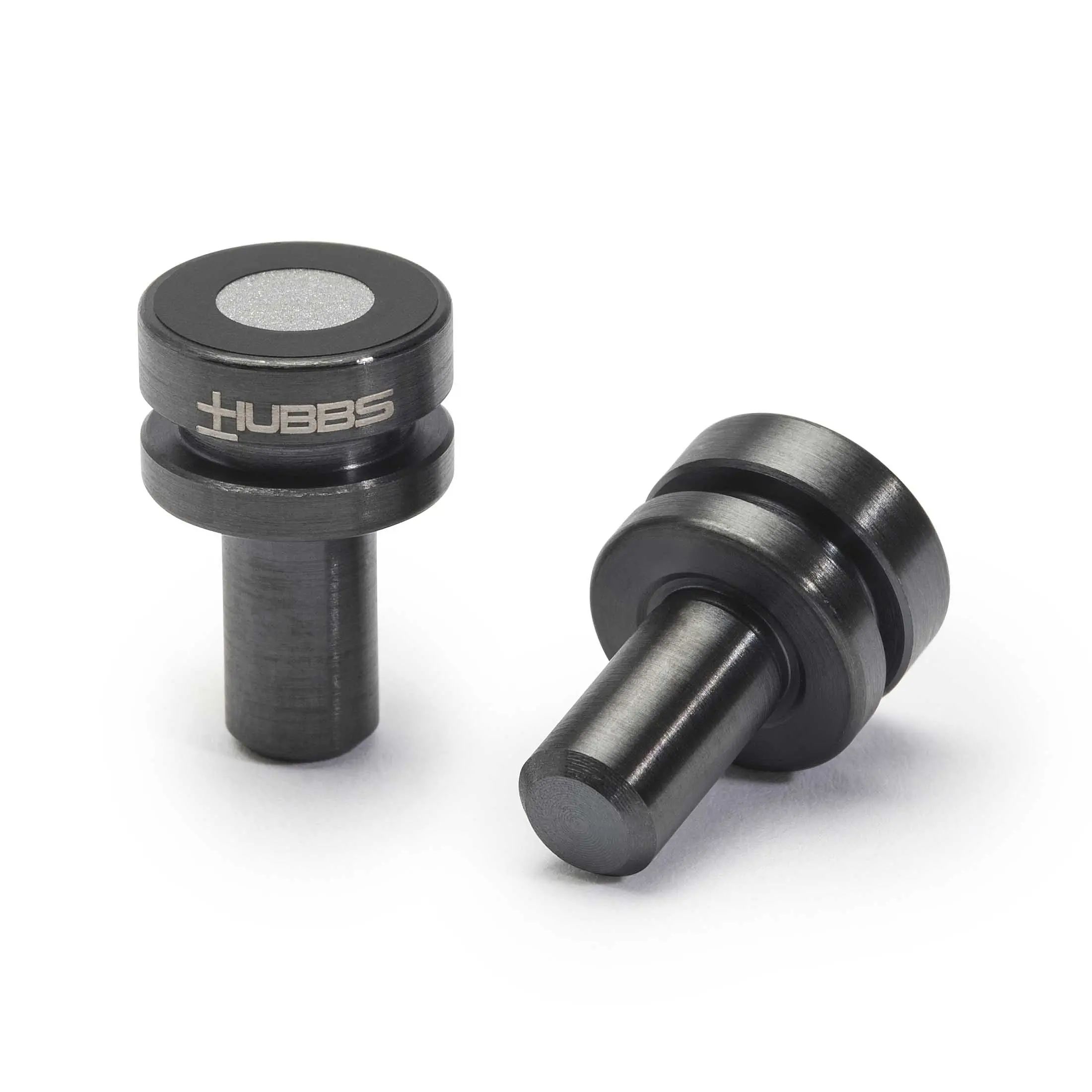

TSO
用途
配合摄影测量法，用于定位与视线大致对齐的孔位。
产品说明
TSO 特征：1144 易切削钢，表面发黑处理（标准工艺）
注意
定位点的高度公差为 ±0.0005（另有标注除外）；或相对于杆部 / 主体中心线的公差为 ±0.0005。

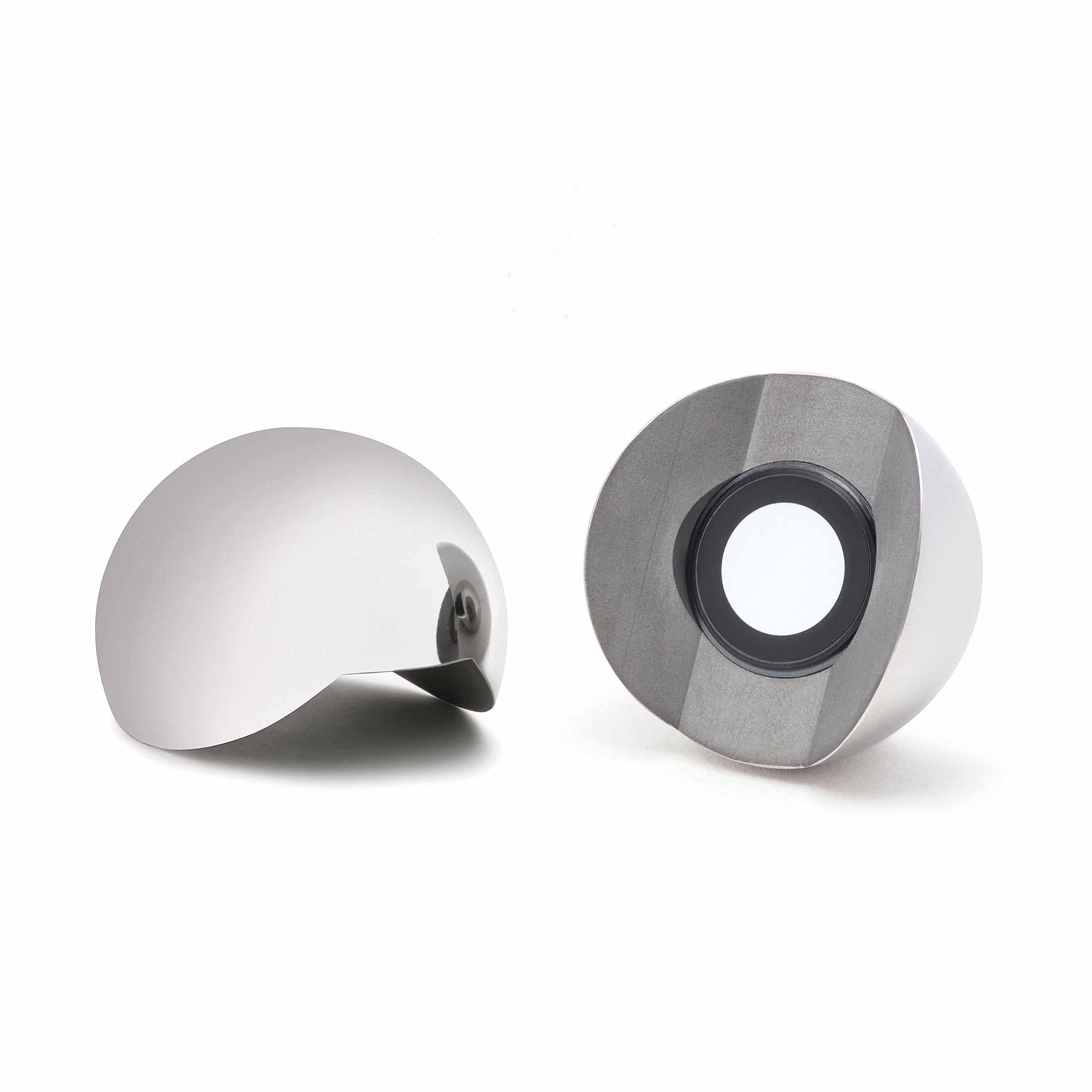

W1.5 S
用途
具备与球载后向反射器（SMR）相同的中心线精度，可实现激光跟踪仪系统与摄影测量系统或视频测量系统之间的互换使用。
产品说明
W1.5 S 型特征：
硬化不锈钢外壳 / 球体，洛氏硬度 C53–55；
内嵌件为 1144 易切削钢，表面经发黑处理
