使用PhotoModeler进行考古
考古学中摄影测量的用途各不相同 - 从工艺品建模到由风筝摄影的大型发掘建模!我们已经看到了一些由PhotoModeler标准版本及PhotoModeler扫描版本的非接触式无损扫描技术完成的精美案例。
PhotoModeler被考古学家和人类学家用于:

·  测量并创建工艺品的3D模型
·  进行形态测量
·  在原地记录挖掘地点,地形或结构
·  测量沉船
·  记录旧结构用于保护和保存
·  提取洞穴壁画,岩画或雕刻的3D表面
·  对物体建模用于策展


案例

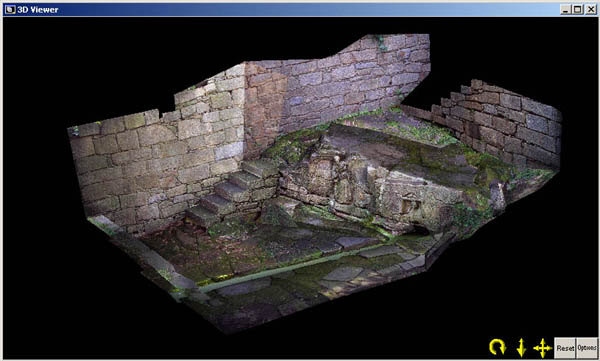

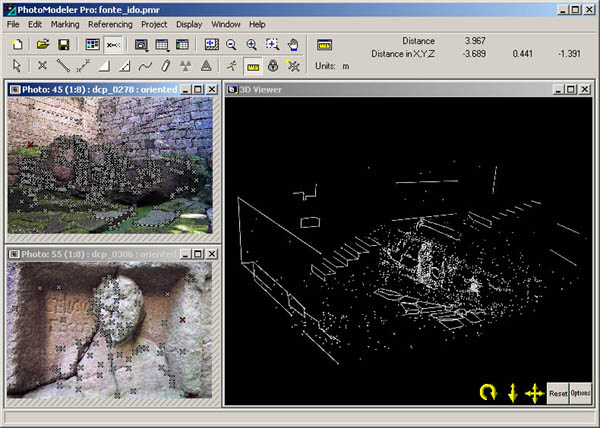

葡萄牙“Fonte do Ídolo”



事实证明,PhotoModeler是记录世界各地遗址的宝贵工具。“Fonte do Ídolo”是葡萄牙布拉加的历史古迹。这是一个公元1世纪时的小罗马圣所,由坚固的岩石雕刻而成,是一个重要且非常受欢迎的历史遗址。Fonte do Ídolo的保护受到威胁,而且已关闭了2年。保护工作留给了ASPA和联合国教科文组织等遗产组织  。


该项目由葡萄牙INFOTOP实施,这是一个庞大而细节丰富的项目,包含2277个3D点,以及柯达DC4800数码相机所拍摄的151张照片。最终的3D模型将显示在网络上以用于教育目的。

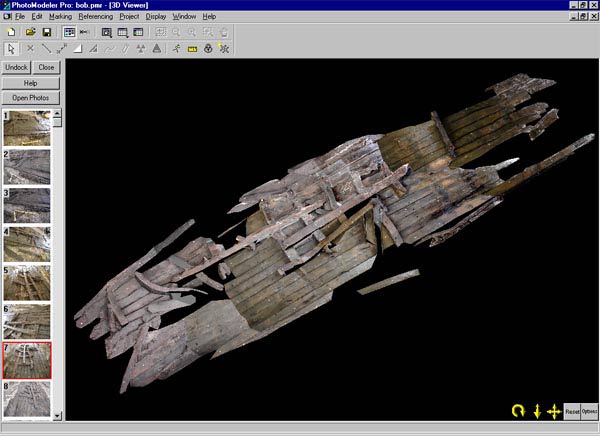

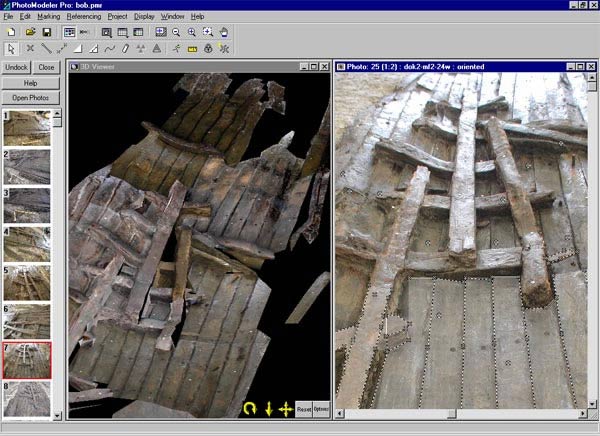

丹麦沉船



在哥本哈根新歌剧院建造期间,发现了3艘旧沉船。船龄是由树木学确定的,其中一艘船在1405年的波兰但泽建成。它长45英尺,橡木板保存完好,像是新的一样!这些船只是被人故意击沉以阻止敌人攻击哥本哈根。

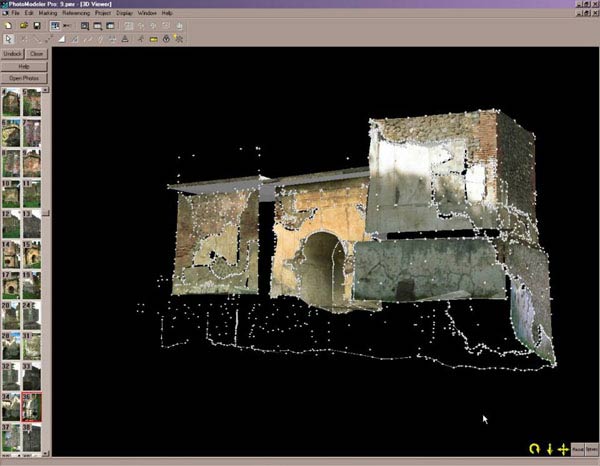

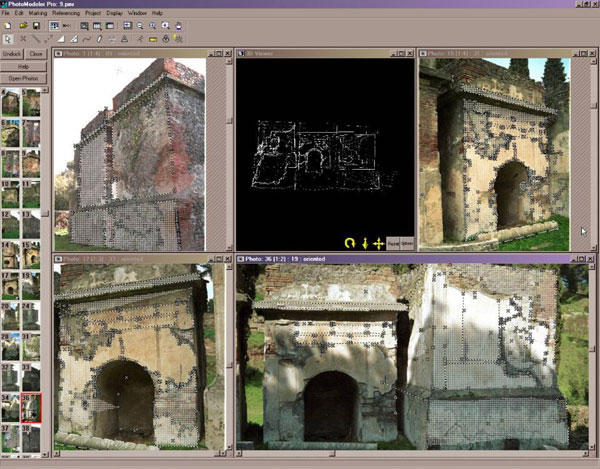

意大利庞贝保护项目



该项目由意大利罗马大学的建筑学院的Marco Canciani执行。该大学正在使用PhotoModeler作为他们研究可视化和记录历史建筑和结构用于保存的其中一种新方法。该研究的目的是将现代3D建模技术添加到传统的建筑分析方法中。



这项研究是在意大利庞贝的一组历史建筑上完成的。这些小型建筑拥有丰富的建筑元素,展示了它们从原始设计到19世纪地震后的修复的演变历史。这里展示的建筑是Porta Nocera附近的一座坟墓。直接使用照片处理,相对于绘图可以产生更完整的记录这些历史结构的系统。

洞穴壁画

巴斯克地区(西班牙)Ekain洞穴的这些画作  来自Magdalenian时期。它们是佛朗哥 - 坎塔布连艺术中美丽的马匹洞穴壁画。这些画作已有12,500年的历史,位于洞穴内的不同画廊中。2008年7月,Ekain洞穴被列为  联合国教科文组织世界遗产

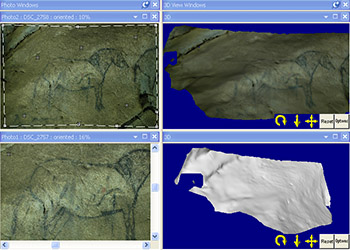

六个PhotoModeler扫描项目由Zaldei画廊的两个部分创建,以评估PhotoModeler扫描的可能性。屏幕截图是其中一个项目。

这些项目包括一对或两对照片,每张照片都配有带27mm焦距镜头的尼康D70s。从PhotoModeler扫描软件导出项目(包括纹理),然后导入到Cinema 4D中,对模型和纹理进行最终调整并进行渲染。

该项目和视频由Jan Wesbuer创建  。得到的模型具有接近一百万个三角面,同时还有七个2048×2048的纹理图像。

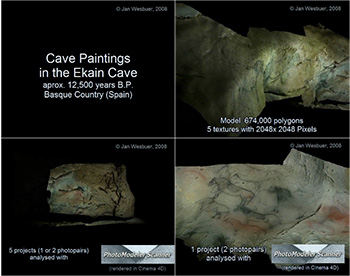

右侧显示的视频的四个帧来自全长电影。查看  5MB Flash视频,或右键单击,保存并播放原始的  22MB QuickTime mov文件

岩画

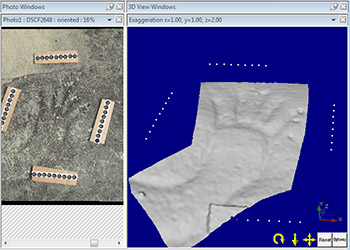

这个表面扫描是属于一个在加拿大不列颠哥伦比亚省霍恩比岛发现的手形岩画。只需使用两张含有在地面上的一些编码点的照片,就可以构建用于扫描的项目。

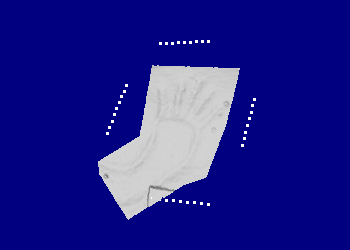

此动画显示PhotoModeler Scanner的3D查看器生成的网格的阴影形式 – 同时也显示了3D编码点。使用Z轴上的放大因子2.0来使较浅的雕刻更清晰显现。

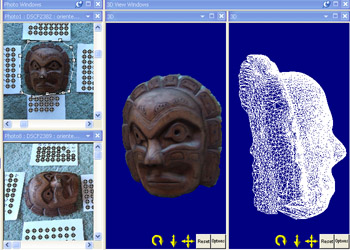

面具
这款手工雕刻的北美原生仪式面具复制品使用消费级的富士F10数码相机拍摄,并在PhotoModeler扫描软件中进行处理。

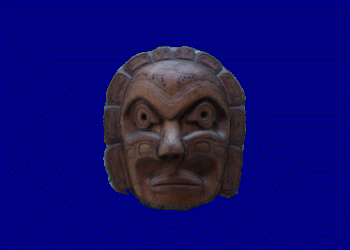

此面具动画显示的是从项目照片中提取的带照片纹理的表面。




狮子雕像
这座狮子雕像位于温哥华着名的斯坦利公园。它是大桥辅道上围绕狮门大桥的四个狮子之一。

这个项目是使用PhotoModeler Scanner扫描软件的扫描功能和线框、点、面之类的几何形状来进行两种复杂有机形状建模,是这两种功能体现的上佳案例。该项目由Eos工作人员马克萨沃伊完成。


这个狮子雕像的动画显示了照片纹理结果。







MVS处理堆肥和木头堆

这个大型堆肥和木头堆项目由一位客户操作完成,使用由无人机携带的佳能IXUS 220HS拍摄的28张照片。
虽然不是考古项目,但该项目由PhotoModeler Scanner 2014的MVS功能处理 – 只需要很少的用户输入或工作量的情况下生成了出色的细节。这表明MVS可以应用于无人机照片和土方工程(也许是发掘地点)。在相关的Stockpile MVS页面上,您还可以看到这些PhotoModeler输出:动画视频和交互式SketchFab模型。
