PhotoModeler在测量\测绘中的应用
当您无法将笨重的设备带入恶劣的现场条件时,PhotoModeler是一个相当合适测量工具。如果您需要得到比激光扫描仪更高的精度的点云时,PhotoModeler扫描软件就是您的解决方案。
PhotoModeler是测量员工具箱中普遍通用的工具,能够作为独立应用工具生成结果,或与其他设备的数据相结合,用于高精度测量项目的控制和对准。

·  土地测绘,坡度/等级和界址线
·  记录大小建筑的竣工状况
·  货堆形状和体积测量
·  现场损毁检查
·  比较一段时间内的场地或建筑状况
·  安全距离内收集危险环境中的数据
·  地面,空中,水下照片都可用

PhotoModeler可用于创建准确的线框图,DEM和正射影像。接受其他测量设备输入的坐标数据,并且可以对输出进行地理配准。


案例

工业测量



该项目由西班牙的Sitag SL创建。该项目显示了PhotoModeler的工业建模功能。建模对象是一个电站。PhotoModeler用于对电站结构以及电塔和线路进行建模。

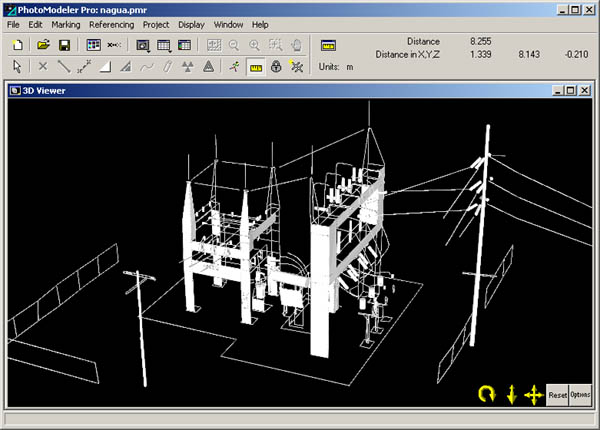

圆柱体工具用于建模各种杆和管道。在PhotoModeler中查看和测量结果。项目的坐标数据在PhotoModeler的Point Table中,然后输出到CAD软件中进行进一步检查。该项目共使用了11张照片和734个3D点。

货堆测量1

这个货堆是用Cesna 172飞机在 大约300米高度上搭载佳能EOS 1DS mark II相机和50毫米徕卡镜头拍摄的。

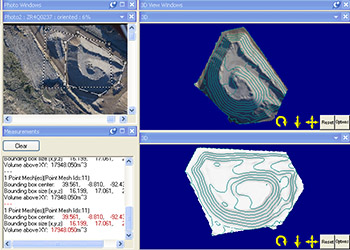

此屏幕截图显示了货堆的等高线(上图的阴影和纹理模型),以及软件“测量”窗口中地平面上方的体积数值。

货堆测量2

尺寸: 约2000英尺(610米)
照片数量: 189
相机: Aeryon Labs Scout
SmartMatch点数: 89000
网格中的三角形数量: 540万

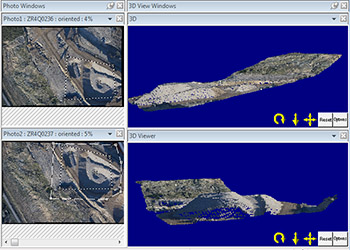

该项目由位于西弗吉尼亚州查尔斯顿的Geo-Rhea公司开展,该公司专门从事无人机遥感,测绘和测量。主要目的是在避免采用昂贵,耗时且通常不太准确的传统方法的情况下确定煤堆的体积。显示的区域是Keystone,WV。该项目由64位版本的PhotoModeler扫描软件实现。

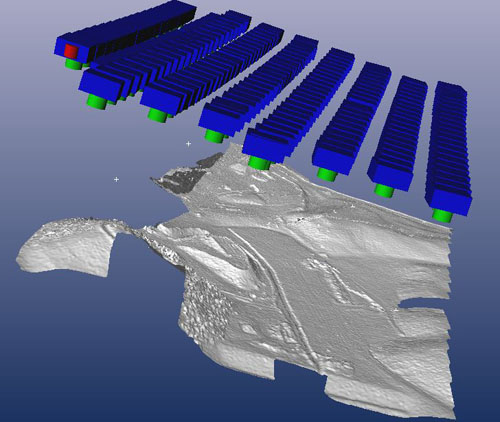

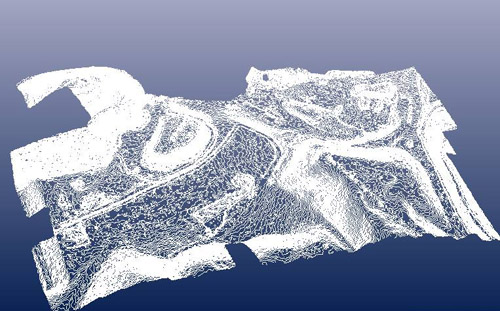

Keystone区域的三维阴影视图与相机位置


3D阴影视图特写


区域等高线:

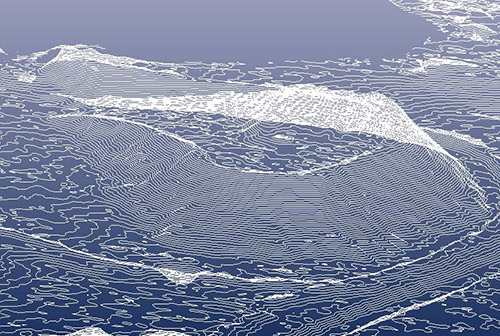

等高线特写


RGB点云动画



非常感谢Geo-Rhea允许我们展示使用PhotoModeler Scanner 64,SmartMatch和DSM的上佳示例。

 MVS处理堆肥和木头堆

这个大型堆肥和木头堆项目由一位客户操作完成,使用由无人机携带的佳能IXUS 220HS拍摄的28张照片。该项目由PhotoModeler Scanner 2014的MVS功能处理 – 只需要很少的用户输入或工作量的情况下生成了出色的细节。这表明MVS可以应用于无人机照片和土方工程(也许是发掘地点)。在相关的Stockpile MVS页面上,您还可以看到这些PhotoModeler输出:动画视频和交互式SketchFab模型。

建筑测量

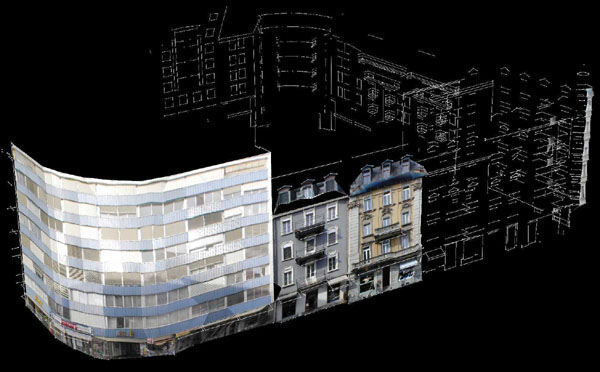

这个卢塞恩历史悠久的市中心的3D模型是为在网站上使用而创建的,以便潜在的游客体验真实的在线游览。与简单地图相比,在线游览提供了更好的视角。该网站的收益由想将商铺作为模型的一部分的商家提供。



模型中包含的50个建筑物意味着使用传统测量方法这将是一个耗时且非常昂贵的过程。PhotoModeler提供了一种更有效的方法,可以从大约500张照片中创建准确且视觉逼真的模型,而成本只是其中的一小部分。
客户对结果感到非常满意,比利时Archiscan的建筑师Olivier Hess被要求为另外1000座建筑物建模。

事故现场调查

GMC皮卡和土星汽车在乡村十字路口发生的这起事故是由警
察的相机和证据标记来进行拍摄及处理的。不仅创建了场景
图,而且使用了正射影像来检查轮胎印记形状,并且在现场
进行了一些碰撞的测量(同样使用PhotoModeler)。照片显
示了前景中的皮卡车带有刹车痕迹,以及停在远处场景中的
土星轿车。


从PhotoModeler导出的数据在CrashZone中创建了2D图表(由DCM技术服务提供)。PhotoModeler是一个完整的3D软件包,但可以轻松将数据导出,并投影在平面上进行2D绘图。





生成了部分路面的正射影像,显示了刹车痕迹。由于透视变形的原因,人们无法在地面高度拍摄的照片中获得刹车痕迹的真实形状。PhotoModeler的校正和正射影像功能创建了一个输出图像,可以消除透视变形 - 就好像照片是从空中拍摄的一样。可以在这样的图像中研究刹车痕迹的真实形状。


CrashZone中2D图的3D视图适用于给法庭和陪审团演示,因为这样更容易理解。
