使用PhotoModeler进行工程应用
PhotoModeler软件具有许多功能和特性,可满足工程师和科学家的需求。机械,土木和化学工程师使用PhotoModeler进行各种测量和尺寸测量任务。研究科学家和学者对PhotoModeler的使用仅受想象力的限制!

使用PhotoModeler,您可以:
·  生成竣工图纸
·  生成高密度曲面建模
·  对现有的装置和设备进行测量和建模
·  对机械部件进行逆向建模
·  圆柱形物体建模,如管道和容器, 可在无实物预处理情况下使用
·  对设备或过程进行动态测量
·  导出用于CAD软件的模型
·  使用PMS或PMU中的运动工具跟踪形变和其他运动/形状的变化。

查看一些案例,了解PhotoModeler如何从表面模型到发电厂对一切事物进行测量和建模的。

案例
电站模型


该项目由西班牙的Sitag SL创建。该项目显示了PhotoModeler的工业建模功能。建模对象是一个电站。PhotoModeler用于对电站结构以及电塔和线路进行建模。

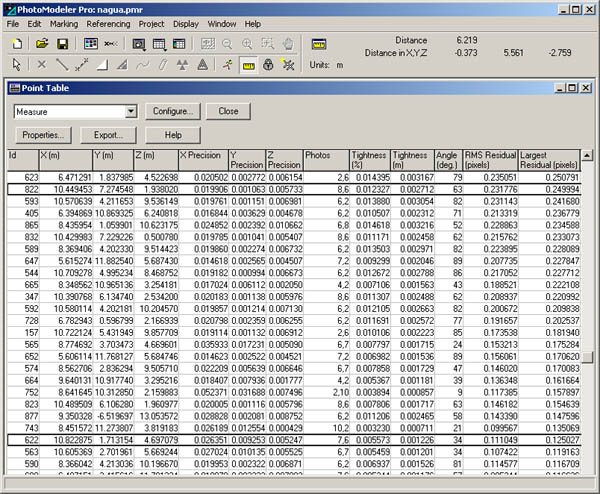

圆柱体工具用于建模各种杆和管道。在PhotoModeler中查看和测量结果。项目的坐标数据在PhotoModeler的Point Table中,然后输出到CAD软件中进行进一步检查。该项目共使用了11张照片和734个3D点。

动态测量

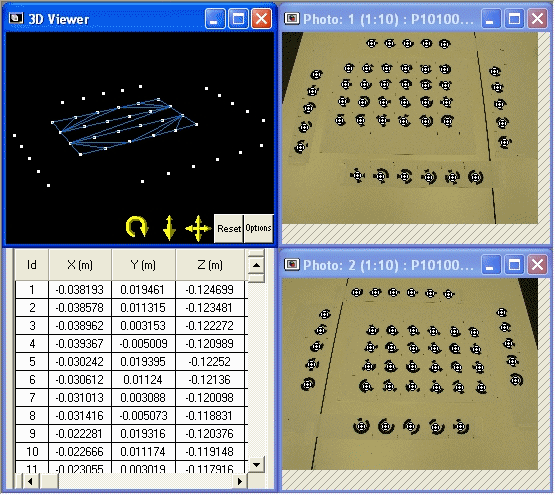

在这个项目中,使用PhotoModeler Motion Tool测量运动薄板并随时间建模。屏幕截图显示PhotoModeler记录了Type 2 薄板测量项目中的所有时间点的状态。照片有跳动是因为它们是用台相机完成的。您可以在薄板和背景中看到编码目标。随时间点变化的线框曲面以及3D点组数据都是可见的。

在这个客户项目中,跟踪了微型无人机翼随时间的变化过程。


酒厂/管道建模

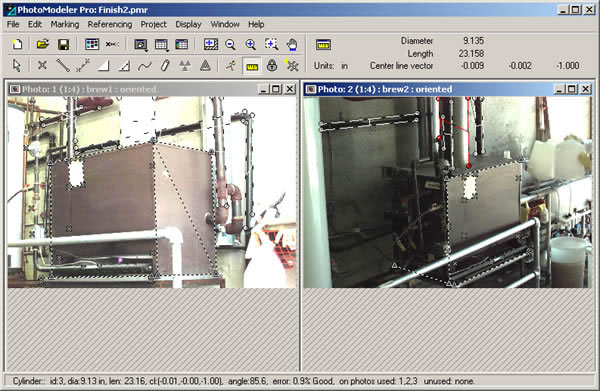

该项目由Eos Systems进行,展示了PhotoModeler在工业环境中的测量和建模功能。该项目是位于加拿大不列颠哥伦比亚省萨里的一家小型啤酒厂的锅炉区。此处使用圆柱体建模工具来测量和建模锅炉结构上的管道。

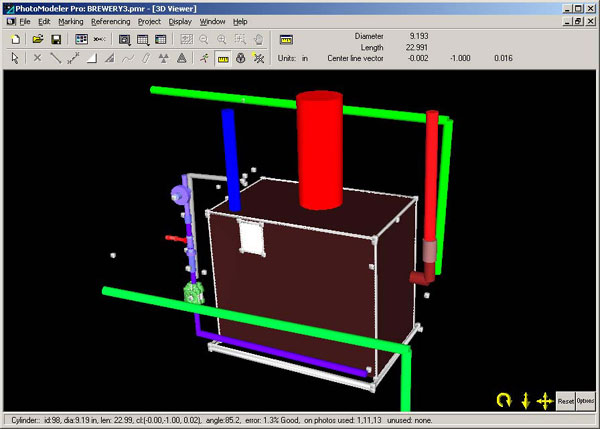

在此项目中建模出来的管道可以在PhotoModeler中被测量。使用测量工具,可以读取诸如长度和直径之类的信息。该项目是使用柯达DCS 200相机创建的,最终模型使用13张照片和75个3D点。结果模型显示在PhotoModeler的3D查看器中。“对象属性”功能允许您将照片纹理添加到曲面,并可为其他对象(如圆柱,线和点)添加颜色。

意大利飞机模型



这个来自意大利的S211飞机的大型细节项目是由学生们在进行使用PhotoModeler进行逆向工程相关研究时建模的。该项目表明,通过计划,PhotoModeler能够胜任对非常复杂的对象进行建模。

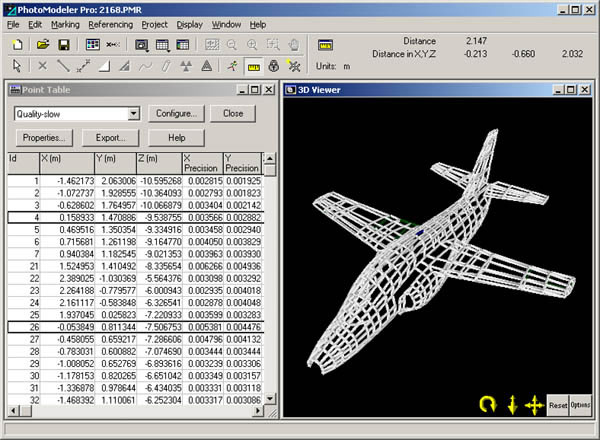

在拍照之前,飞机预先用贴纸标记。网格状贴纸帮助学生在许多弯曲区域上标记和参考匹配点。使用点和线工具,构建了飞机机身的详细模型。



PhotoModeler的圆柱体工具用于帮助模拟飞机的起落架。在PhotoModeler中添加了曲面以完成模型。
该项目由意大利Università degli Studi di Bologna的学生完成。最终项目包括35张照片和657个标记和参考点。

PhotoModeler视频测量功能 - 工业实例


空军技术学院和赖特帕特森空军基地的人们正在开展一些关于微型无人机的有趣工作。

美国空军上尉David Curtis和Nathan Pitcher使用PhotoModeler和PMV模块(现在是Motion工具)来跟踪3D机翼形状的变化。

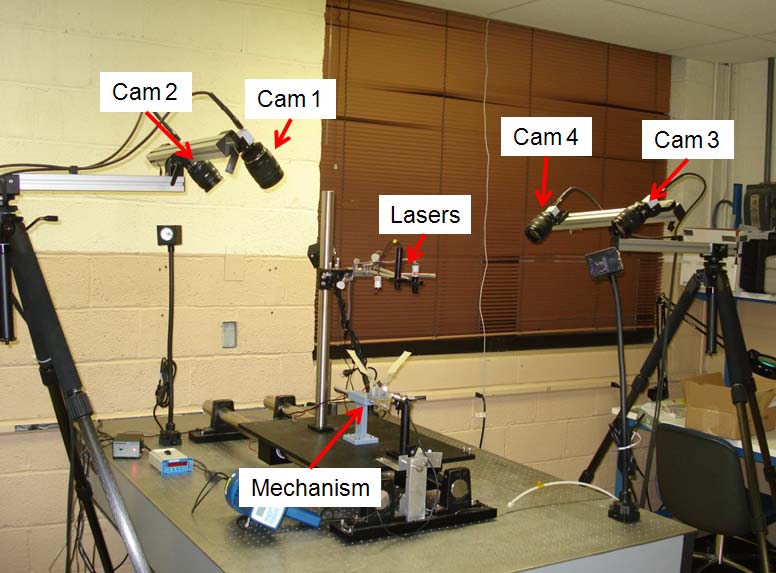

柯蒂斯上尉开发了用于分析微型扑翼机构性能的测试方法,该机构以后可以装配到扑翼微型飞行器。他使用非接触无损式的摄影测量方法,采用激光点投影和PhotoModeler视频测量功能来测量拍打过程中机翼的形状。在1000Hz状态下,收集了代表机翼形状和方向的大约100个数据点。Curtis上尉的硕士论文,用于扑翼微型飞行器的激光点投影摄影测量和平衡力测量技术 ,非常详细地描述了这项工作。
Pitcher上尉使用组合的实验和计算方法检查了Nighthawk微型无人机机翼的静态气动弹性行为。他在风洞测试期间使用PhotoModeler Video来测量飞行过程中柔性和固定翼的平均偏转形状。Pitcher上尉的硕士论文,柔性翼微型无人机的静态气动弹性分析,以及风洞中轻质柔性翼的视频动态测量,提供了有关这些工作的详细信息。
PhotoModeler和PMV模块为Captains Curtis和Pitcher提供了一个功能强大,准确且非接触的工具,用于以视频帧率测量3D机翼形状变化。
如需了解更多信息,请联系Wright-Patterson空军基地空军理工学院航空航天系Jonathan Black博士
