使用PhotoModeler处理建筑,BIM和保存/保护
PhotoModeler软件是广泛用作建筑,BIM,保存/保护和文化资源管理应用中的测量和建模工具:

·  记录结构用以导入到BIM
·  记录和测量旧建筑物和结构,以进行保护/保存
·  生成用于可视化和视图研究的3D模型
·  生成现有建筑的立面图
·   从单个和多个照片项目生成改正的正面照片
·  生成有  照片纹理  3D模型,实现实景参观
·  测量建筑和物体
·  使用PhotoModeler扫描软件,获取正面扫描,尤其是 具有复杂形状和自然纹理的。石墙和砖墙的细节也能够被捕捉到。

BIM
BIM - 建筑信息模型是一组数据(3D模型,系统图,照片等),有助于现代建筑的规划,设计,施工和持续管理。摄影测量可以是BIM数据模型的一部分。3D建模(来自地面或无人机摄影)和正射镶嵌图像的组合有助于设计图与建筑本身进行比较,以及记录和输入到BIM系统。

保护和文化遗产
在对现有建筑进行工作时 - 有时非常古老的建筑物,图纸和模型通常是没有的。摄影测量在记录旧建筑以帮助保存/保护工作方面非常有用。可以使用摄影测量法创建CAD模型和密集表面模型,以帮助完成这项工作。


案例
艾玛堡城堡

艾玛堡是比利时东部重要的历史建筑之一。它由不同的建筑组成 - 如主楼,小教堂,生活区和农业建筑。在这个摄影测量项目中,测量了教堂以创建逼真且可测量的3D模型。

这个有趣的和详细的建筑项目,由亚琛  (亚琛应用科技大学测绘科学研究所)的土木工程部门的Jan Wesbuer在他的毕业项目中实行。
该项目的104张照片,由带有35mm和107mm焦距镜头的Nikon Coolpix 5700拍摄。该项目有16个控制点(支持测量强度),超过1000个点,1000条线,超过200条NURBS曲线和900多个表面。
该项目被导出为22 MB大小的纹理的VRML文件,并导入到Cinema 4D中,以便对其进行绕行浏览。还创建了其他产品,例如正射影像和立体视图。除了这些产品,作者还对近距离摄影测量方法的精度感兴趣,并使用Zeiss Trimble 3305 DR全站仪检查了PhotoModeler预测的准确性。测量结果均在预期的预测范围内。
查看Cinema 4D中由PhotoModeler模型创建的绕行浏览视频:Flash Video(5MB)。

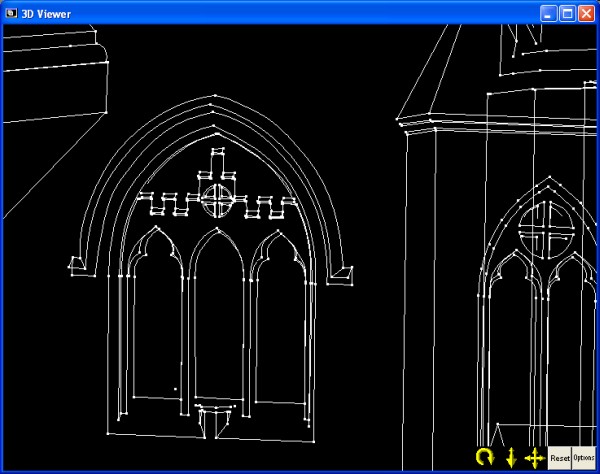

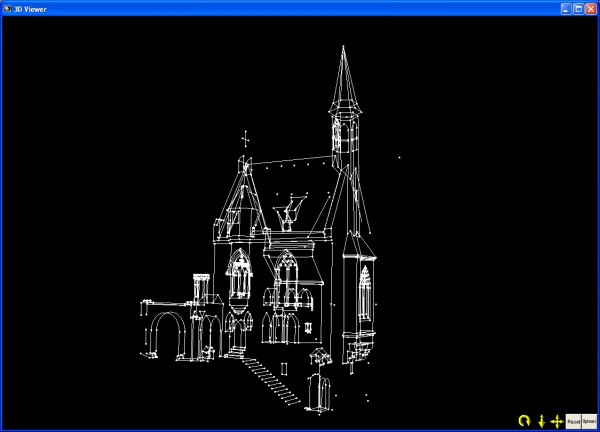

单击下面的图像之一以查看项目的其他输出,包括线框,纹理模型和相机位置。



以下DSM项目由Eos工作人员完成,照片由Jan Wesbuer友情提供,他完成了上面较大的Emmaburg PhotoModeler研究。这是重新利用照片的一个例子,因为这些照片最初是作为标准PhotoModeler测量的一部分拍摄的,在这里它们用于提取密集表面模型。此动画  显示阴影曲面模型。塔右边的四个凸起来自真实物体 - 它们是用于固​​定灯或火炬的支架。


香港中银大厦

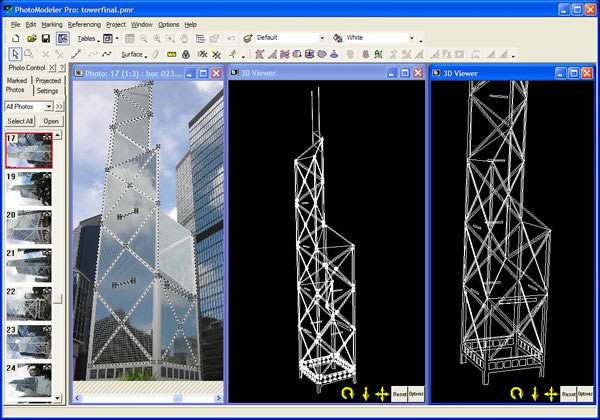

PhotoModeler被用来创建香港中国银行大厦的模型。这座368米高的摩天大楼是香港中环知名的地标之一。它采用独特的截面设计,从建筑物的每一侧提供     不同的视角。

生成高层建筑的模型,例如这座建筑,会带来许多摄影挑战。



1)障碍:像许多大城市一样,香港人口建筑密集,因此拍摄建筑物全景照片和获取建筑物一览无余的视角会很难。
2)高位拍摄:并不能总是可以进入高位拍摄照片,大多数照片必须从地面易于接近的位置拍摄。

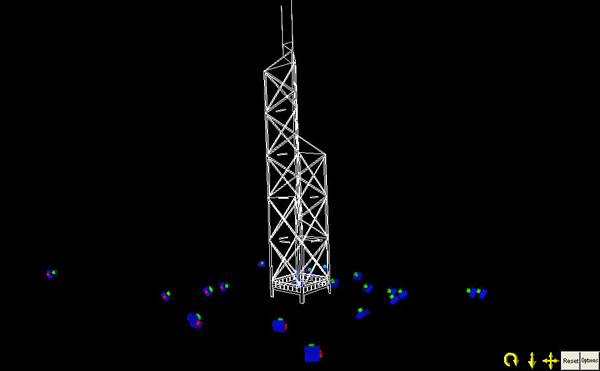

为了弥补这些限制,拍摄了额外的照片,建筑物的某些部分以部分重叠进行拍摄,以确保适当的覆盖。这导致使用了27张照片,这对PhotoModeler来说,是一个大项目。为了有效地使用这些照片,使用PhotoModeler的照片集功能,来对照片进行分组,用于标记,参考和故障排除。照片集还有助于为模型分配优质的照片纹理。
该建筑本身包含许多可识别的特征,可以在PhotoModeler中进行标记和参考。它的三角形部分提供了许多角落,而建筑物外侧的纵横交错条形提供了额外的标记功能。它们对模型也很重要,因为它们代表了重要的结构特征,因为这些钢筋是承重结构设计的主要组成部分。

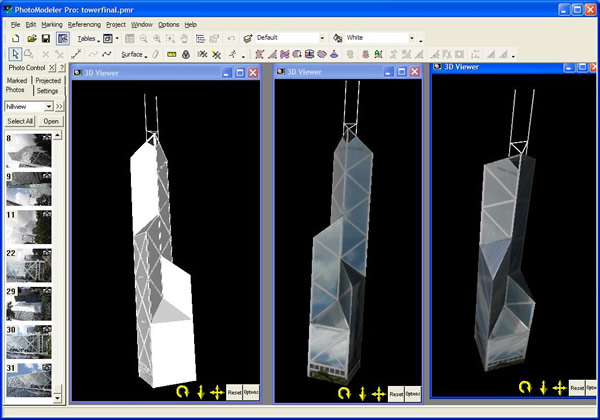

使用了许多不同的PhotoModeler工具来完成模型 - 例如点,线,曲面,曲面绘制,参考,投影,照片集和圆柱体。最终的模型是详细的线框CAD模型,详细捕获了整个建筑及其特征。此外,为完整的3D模型添加了照片纹理。
该项目由SJF Marketing完成,使用210万像素的Canon Powershot数码相机拍摄的25张照片。

西班牙修道院
圣克鲁斯学院教堂位于西班牙
卡斯塔内达。它于1930年被宣布为国家历史文物。该项目由PUNTO ARQUITECTURA的Jorge Cueli完成,拍摄了50张照片,并使用PhotoModeler扫描软件的大量重叠扫描功能。
结果是一个拥有1400万点的点云。由于点密度太高,
右侧的图片看起来像是一个实体。
下面是一个动画视频,将点云放大以查看高密度云的各个点。







木屋

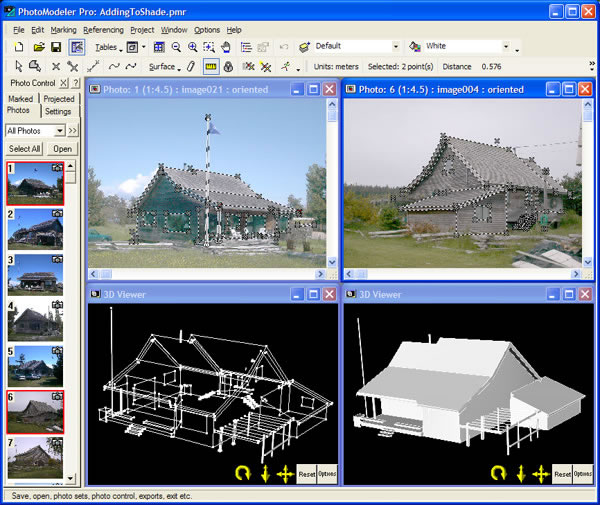

PhotoModeler用于在加拿大不列颠哥伦比亚省创建这种木制小屋的模型。木屋是一个复杂物体,但使用PhotoModeler的一系列建模工具和适当的照片覆盖,该项目的所有细节完成的很好。



逼真的3D效果使用了PhotoModeler的曲面增强和照片纹理工具。该项目由Eos Systems完成,使用的是210万像素的东芝PDR-M4数码相机所拍摄的14张照片,并使用了351个3D点。

卢塞恩市街景



这个卢塞恩历史悠久的市中心的3D模型是为在网站上使用而创建的,以便潜在的游客体验真实的在线游览。与简单地图相比,在线游览提供了更好的视角。该网站的收益由想将商铺作为模型的一部分的商家提供。



模型中包含的50个建筑物意味着使用传统测量方法这将是一个耗时且非常昂贵的过程。PhotoModeler提供了一种更有效的方法,可以从大约500张照片中创建准确且视觉逼真的模型,而成本只是其中的一小部分。
客户对结果感到非常满意,比利时Archiscan的建筑师Olivier Hess被要求为另外1000座建筑物建模。

狮子雕像
这座狮子雕像位于温哥华着名的斯坦利公园。它是大桥辅道上围绕狮门大桥的四个狮子之一。
这个项目是使用PhotoModeler Scanner扫描软件的扫描功能和线框、点、面之类的几何形状来进行两种复杂有机形状建模,是这两种功能体现的绝佳案例。该项目由Eos工作人员马克萨沃伊完成。


这个狮子雕像的动画显示了照片纹理结果。
